Bemutatjuk a Westking legújabb innovációját: a mindenre kiterjedő biztosítéktartó sorozatot
a fotovoltaikus rendszer védelmére szabva. A precízen megtervezett 10x38 mm-es fotovoltaikus biztosítéktartó sorozat a fotovoltaikus rendszerek védelmére készült. A moduláris felépítésű biztosítéktartók előnyben részesítik a biztonságot és a felhasználóbarátságot, megfelelnek a szigorú IEC és UL szabványoknak, miközben IP20-as védettséget kínálnak. Ami megkülönbözteti őket, az az intuitív biztosítékcsere funkció, amely csak egy gyengéd koppintást igényel a könnyű karbantartás érdekében.A Westking innovatív és átfogó biztosítéktartót dob piacra
Termékek. A 10X38mm-es fotovoltaikus biztosítéktartó sorozat kifejezetten a fotovoltaikus rendszerek védelmére készült. A moduláris felépítésű biztosítéktartók biztonságosak és könnyen használhatók, megfelelnek az IEC és UL szabványoknak, IP20-as védelmi besorolást kínálnak, és biztosítékcsere funkciót is tartalmaznak (csak egy enyhe koppintás szükséges). A 10X38mm-es PV biztosítéktartó sorozat vizuális biztosítéktörésjelzővel vagy anélkül is elérhető, és egypólusú kivitelben is választható. A szívós és tartós, hőre lágyuló anyagból készült Westking terméksorozat biztosítja a stabilitást és a tartósságot.Különleges javaslat: Használja a Westking 10x38 mm-es PV biztosítéktartóit a hozzájuk tartozó biztosítékokkal együtt, hogy átfogó védelmet nyújtson a fotovoltaikus rendszerének.
•Névleges feszültség: | 1000Vdc vagy 1100Vdc |
•Névleges áramok: | 32A |
• Védettségi fok: | IP20 |
•Termék méret: | 10x38mm-es gPV biztosítékok linkje |
•Névleges megszakítóképesség: | 33 kA |
•Tárolási hőmérséklet: | -40°C...90°C |
•Üzemi hőmérséklet : | -40°C...85°C |
• A biztosítéktartó áramelvezetése: | 0,37W |
•Névleges szigetelési feszültség: | 6kV |
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 Biztosítéktartók
UL4248-19 fotovoltaikus biztosítéktartók
UL486E Bekötési sorkapcsok
CSA C22.2 Nº 4248-1 Biztosítéktartó szerelvények
CSA 22.2 Nº 65 Vezetékcsatlakozók
Helytakarékos kompakt kialakítás
Moduláris felépítés a rugalmasság érdekében
TH35 DIN sínre szerelhető az egyszerű integráció érdekében
IP20 védelmi szint
Ujjbiztos kialakítás
Kényelmes biztosíték hozzáférés
Zárható kiegészítő tartozékok nélkül
Zárt és nyitott helyzetben is lezárható
Opcionális vizuális biztosítékjelző
PBT műanyagból készült
Lángálló anyagokat tartalmaz, amelyek izzítóhuzal gyúlékonysági indexe akár 960
Fotovoltaikus alkalmazások 1100 VDC-ig
Védelem a PV karakterlánc/tömb szintjén
Inverteres alkalmazások
A kombájndoboz működése
is09001 iatf16949
TUV CE
Kína
típus | LED kijelző | Nettó súly | csomagolás |

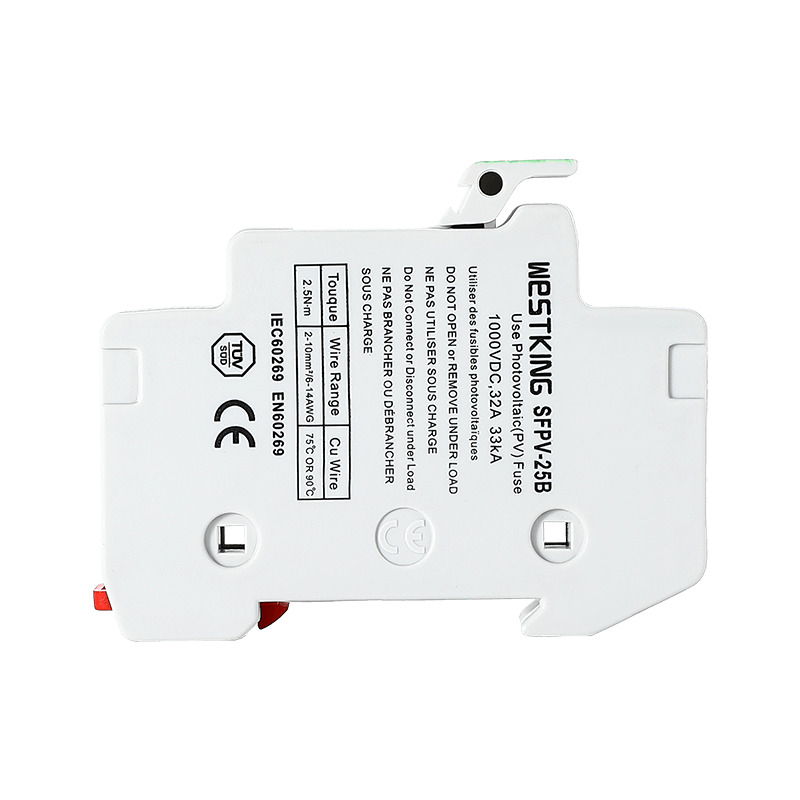

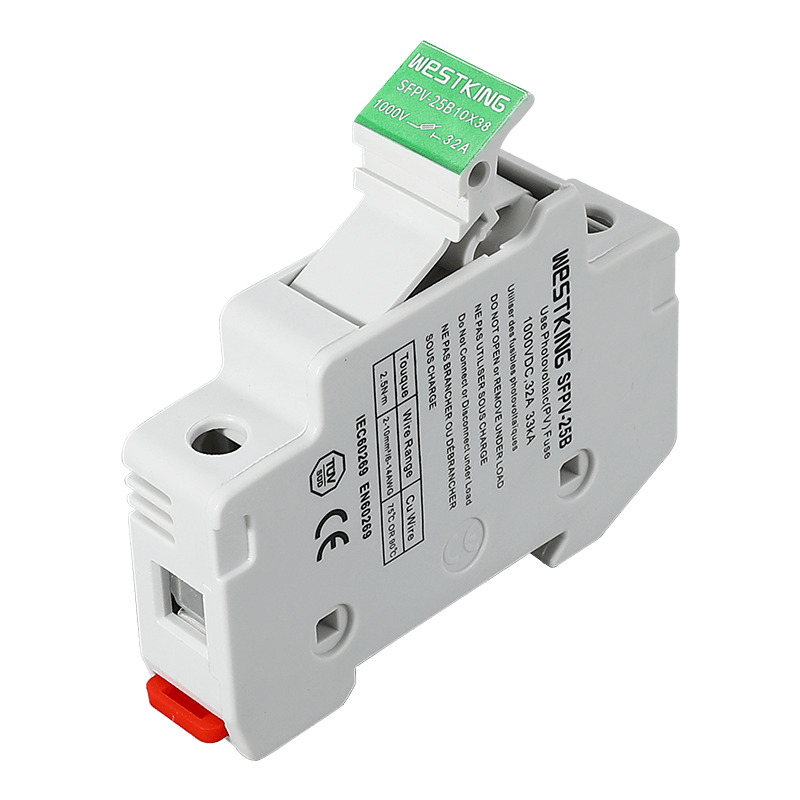

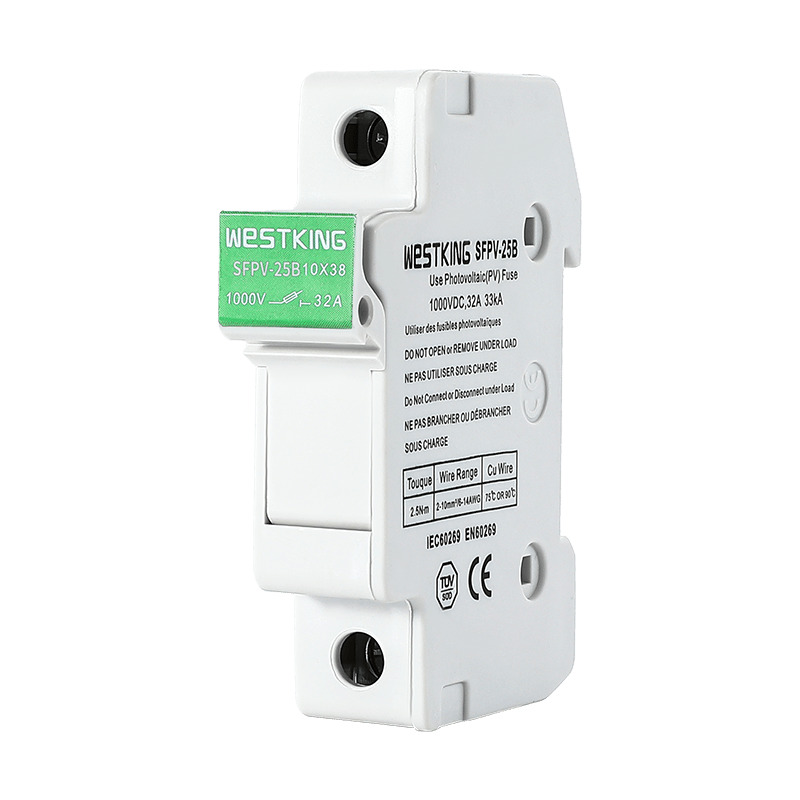

SFPV-25B-1P | NEM | 60g | 12db/doboz |
SFPV-25B-2P | NEM | 121g | 6db/doboz |
SFPV-25B-3P | NEM | 182g | 4db/doboz |
SFPV-25B-4P | NEM | 243g | 3db/doboz |

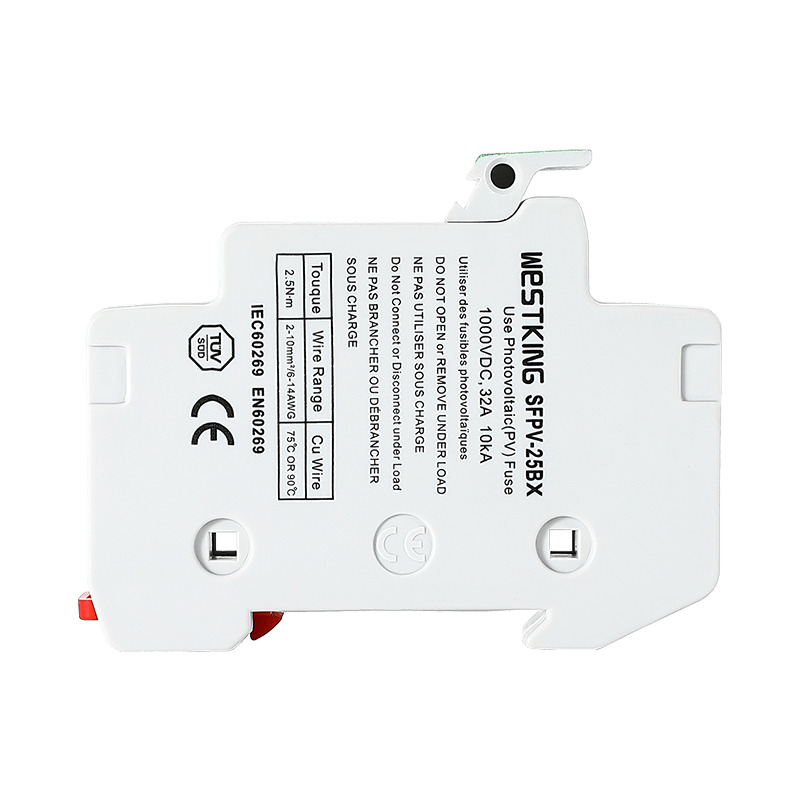

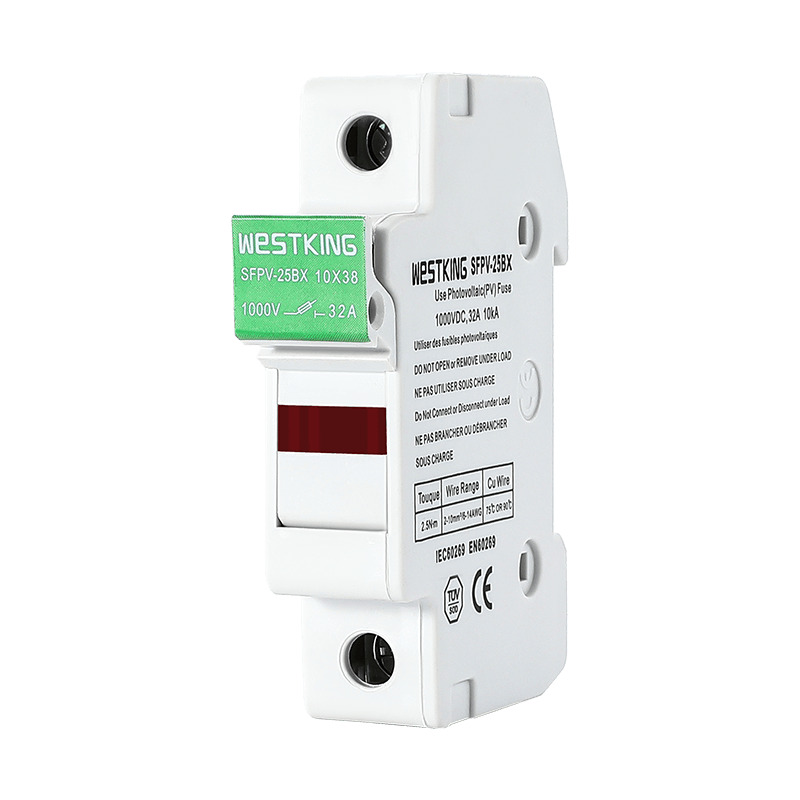

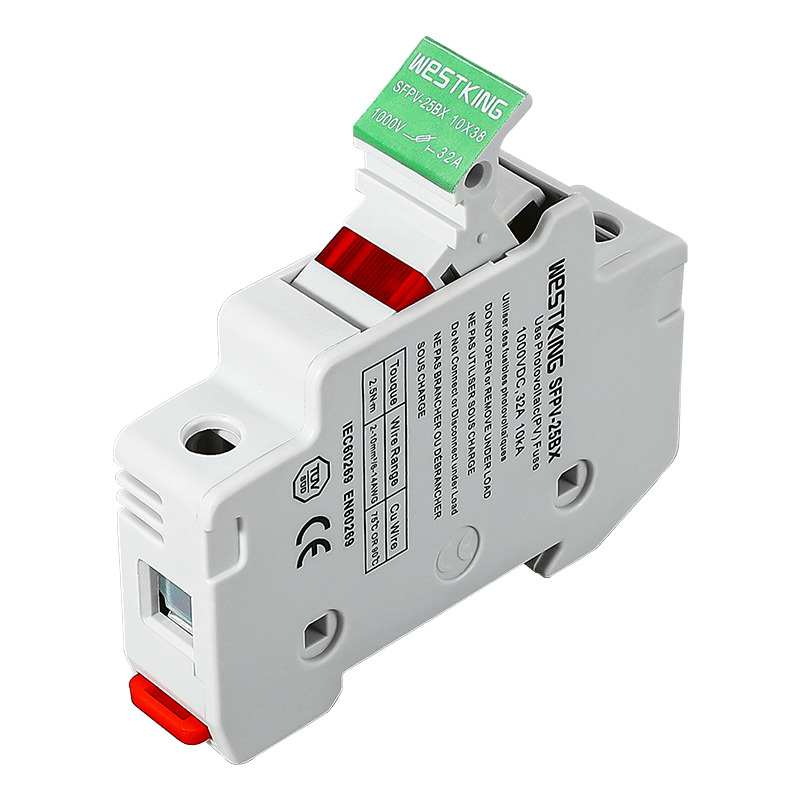

SFPV-25BX-1P | IGEN | 62g | 12db/doboz |
SFPV-25BX-2P | IGEN | 125g | 6db/doboz |
SFPV-25BX-3P | IGEN | 187g | 4db/doboz |
SFPV-25BX-4P | IGEN | 249g | 3db/doboz |
A WESTKING 10x38 mm-es PV biztosítéktartó meghaladta a 30 millió egységet a fotovoltaikus energiatermelési alkalmazásokban Kínában. Mivel a fotovoltaikus biztosítékokat jellemzően kültéren, zord környezetben, jelentős hőmérséklet-különbséggel használják, szigorú követelmények vonatkoznak a fotovoltaikus biztosítékok anyagválasztására. A kutatási és fejlesztési szakaszban a WESTKING New Energy Technology Co., Ltd. kiterjedt szimulált üzemállapot-teszteket és validációkat végzett. A piac tényleges működési feltételeire hivatkozva és a környezeti tényezőket figyelembe véve a WESTKING végül megalkotta azt a fotovoltaikus tartót, amely ellenáll a kemény környezeti vizsgálati körülményeknek. Ennek eredményeként kiváló szóbeszéd alakult ki a kínai piacon, és a felhasználók magas értékelést kaptak termékeinkről számos műszaki átalakítási projekt ajánlattételi mintájában.
Az alábbiakban egy táblázat található a 10x38 mm-es PV biztosítéktartó alkalmazási környezetek környezeti leértékelési együtthatóiról, a telepítési és bekötési utasításokkal együtt. Kérjük, figyelmesen olvassa el, mert kulcsfontosságú a fotovoltaikus biztosítékok helyes használatához, és csökkentheti a hibákat, miközben meghosszabbítja a biztosítéktartó élettartamát.
Maximális meghúzási nyomaték: 2 Nm
Az 1-16 mm²-es (16-6AWG) merev vagy többszálú huzalokhoz a WESTKING maximum 2x6 mm²-es PZ2 vagy 5,5x1 mm-es lapos csavarhúzót javasol (legfeljebb 6 mm átmérővel).
Környezeti hőmérséklet | -40°-ig 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ |
Névleges csökkentési tényező (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
páratartalom | 95% | 90% | 80% | 50% | - | - | - | - |
Névleges csökkentési tényező (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
Pólusok száma (egymás mellett) | Az áram leértékelő tényezője (lth) |
1p-3p | 1 |
Nagyobb vagy egyenlő, mint 4P | 0.9 |
