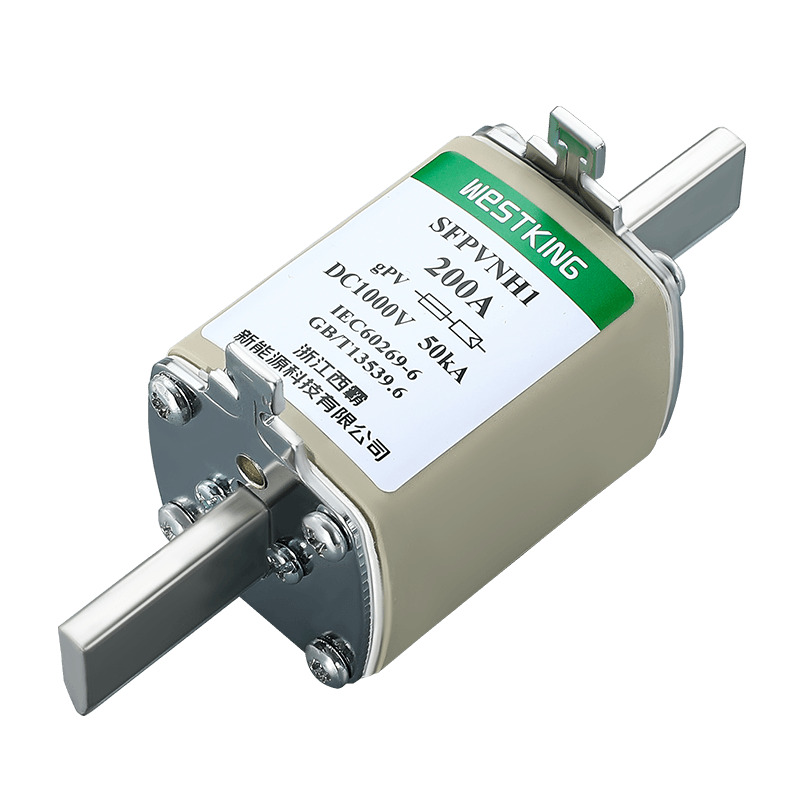

A fotovoltaikus rendszerek védelmére szabott WESTKING SFPVNH1 fotovoltaikus (PV) biztosítéksorozat
dedikált megoldásként áll. Ezeket a WESTKING biztosítékokat úgy tervezték, hogy gyorsan reagáljanak a napelem-láncon belüli rövidzárlatokra, ezért ezek a WESTKING biztosítékok kulcsszerepet játszanak a PV-láncon belüli kábelek árnyékolásában, és kategorikusan elsődleges biztosítékként szolgálnak.A WESTKING SFPVNH1 fotovoltaikus (PV) biztosítéksorozat
kifejezetten a fotovoltaikus rendszerek védelmére készült. Ha rövidzárlat lép fel egy napelem láncon belüli napelemben, a WESTKING SFPVNH1 biztosítékok hatékonyan védik a PV-láncban (főbiztosíték-kategória) lévő kábeleket. Ez a biztosítéksorozat nemcsak globálisan bővíti a napelemes biztosítékok méretválasztékát, hanem egy olyan gPV-típust is elfogad, amely megfelel mindkét IEC 60269-6 PV-szabványnak. Ezen túlmenően ezek a biztosítékok levehető pengékkel is rendelkeznek a könnyű közvetlen felszerelés érdekében. Fő jellemzőik a világméretű kompatibilitás, Alacsony hibaáram-megszakítási képesség, hőmérséklet-ciklus-ellenállás, strapabíró konstrukció a meghosszabbított rendszer-élettartam érdekében, nagy hatékonyság minimális teljesítményveszteséggel és kompakt helyigény. A WESTKING SFPVNH1 fotovoltaikus biztosítéksorozat két változatban érhető el: sima lapátos és közvetlen szerelésű, a különféle fotovoltaikus rendszeralkalmazások változatos igényeit kielégítve.
•Névleges feszültség: | 1000Vdc |
•Névleges áramok: | 40A...160A |
• Felhasználási kategória: | gPV |
•Névleges megszakítóképesség: | 50 kA |
• Minimális megszakítási besorolás: | 1,35·In |
• Nem biztosító áram: | 1,13·In |
•Tárolási hőmérséklet: | -40°C...90°C |
•Üzemi hőmérséklet : | -40°C...85°C |
•Ha a környezeti hőmérséklet meghaladja a 25°C-ot, kérjük, olvassa el a WESTKING Solar biztosíték hőmérséklet-korrekciós táblázatát.
IEC/EN 60269-1 Biztosítékcsatlakozók – általános követelmények
IEC/EN 60269-6 Biztosítékok napelemes fotovoltaikus rendszerekhez
UL248-19 fotovoltaikus biztosítékok
RoHS-kompatibilis
Világszerte széles körben elfogadott
Alacsony hibaáramok megszakítására alkalmas
Hatékonyan ellenáll a hőmérsékleti ciklusoknak
Tartós kialakítású, hogy növelje a rendszer élettartamát
Magas hatásfok minimális teljesítményveszteséggel
Kompakt kialakítás a helytakarékos telepítéshez
Az inverter DC bemeneteinek védelme
Alkalmazások újrakombinálókhoz (alkombináló, tömbösszekötő, főösszekötő)
Minden fotovoltaikus alkalmazáshoz alkalmas
is09001 iatf16949
Kína
Névleges áram | I2t(A2s) | Teljesítményveszteség (w) 1,0 hüvelyk | Nettó tömeg | |
Olvasztó | Klíring | |||
40A | 140 | 1200 | 8.0 | 427g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 | |
125A | 2547 | 22923 | 17.50 | |
160A | 5198 | 46782 | 22.00 |
Leírás:
1.A biztosíték normálisan működik a -5°C és 40°C közötti hőmérséklet-tartományban, és nincs szükség további korrekcióra.
2. A megengedett használati feltételek -40°C és 85°C között vannak.
3. A megengedett használati feltételek tartományán belül tekintse meg ezt a táblázatot.
Az 1000 Vdc NH0 gPV biztosítékcsatlakozó egy kompakt és kiváló minőségű termék, amelyet a WESTKING New Energy Technology Co., Ltd. fejlesztett ki és gyártott az 1000 VDC feszültségplatformban való használatra. A 40A-100A feszültségplatformmal ezt a biztosítékot úgy tervezték, hogy helyet takarítson meg a kombinálódobozos alkalmazásokban, kis méretének és nagy szegmentálási képességének köszönhetően. Képes gyorsan, rövid időn belül levágni az áramkört, hatékonyan védve a berendezéseket a túláram és rövidzárlati hibák okozta károsodásoktól. A kiváló minőségű anyagokból készült biztosíték kiváló megbízhatóságot és hosszú élettartamot kínál.
