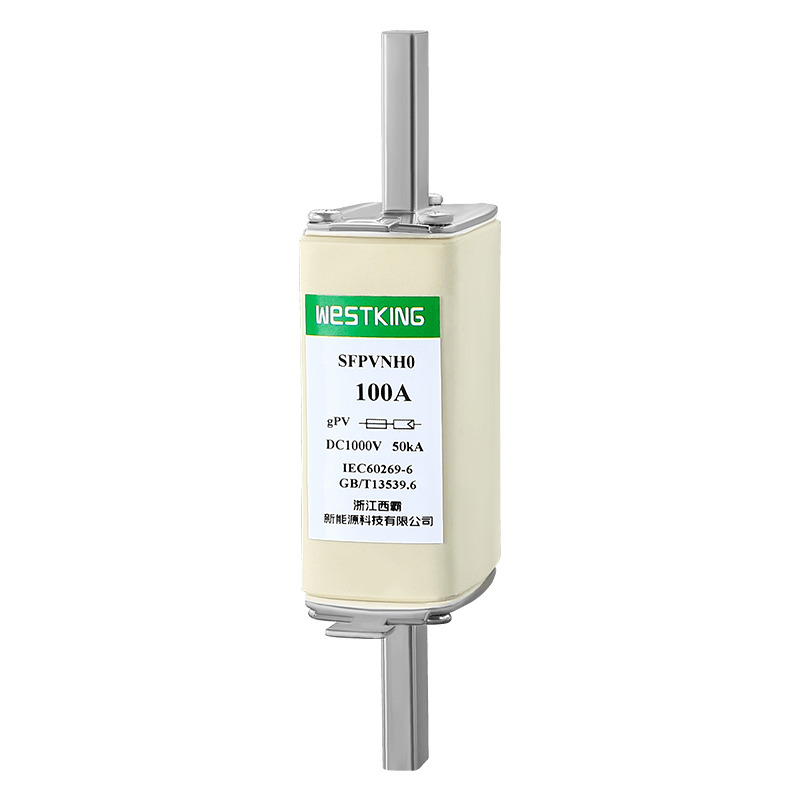

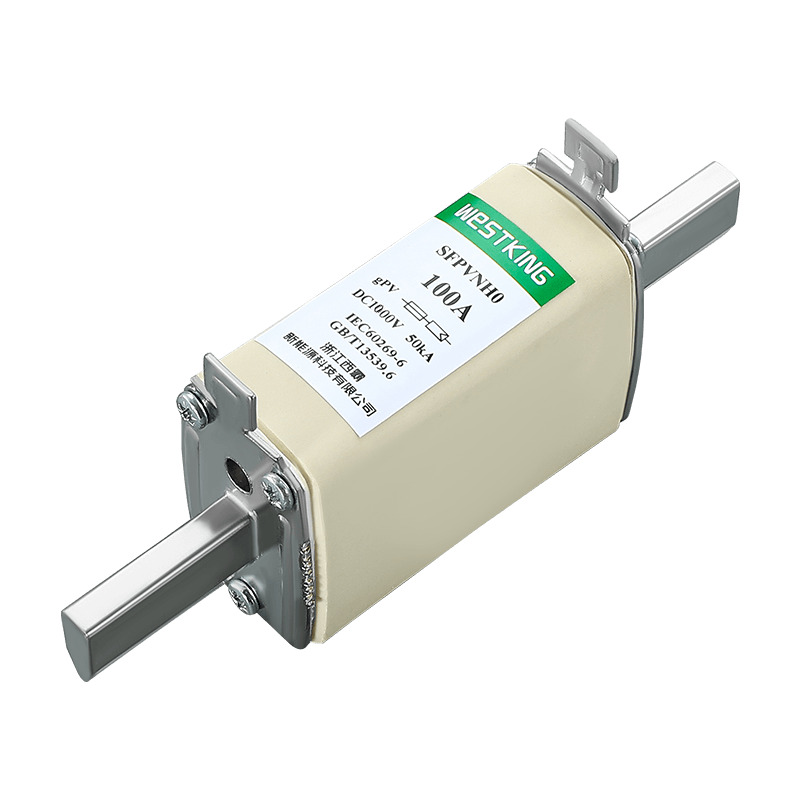

A Westking, egy megbízható beszállító Kínában, kiváló minőségű 1000 Vdc NH0 GPV PV biztosítékcsatlakozókat kínál. Ezeket a biztosítékokat fotovoltaikus alkalmazásokhoz tervezték, megbízható védelmet biztosítva a napelemes rendszerekben. A Westking kiválóság iránti elkötelezettségével ezek a biztosítékok megfelelnek az ipari szabványoknak, és hatékony és biztonságos megoldásokat kínálnak a napenergia-projektekhez.
A WESTKING NH0 gPV biztosítócsatlakozóit a fotovoltaikus berendezésekhez kifejezetten úgy tervezték, hogy megbízható biztonsági védelmi megoldást nyújtsanak a fotovoltaikus berendezések altömbjeiben, tömbjeiben vagy inverteres egyenáramú bemeneteiben. Ezek a biztosítékok átfogó védelmet nyújtanak túlterhelés és rövidzárlat ellen (gPV osztály az IEC 60269 és UL248-19 szabványok szerint), minimális biztosítéki áramuk a névleges áram (In) 1,35-szöröse. Kerámia testtel készülnek, amely kivételes ellenállást mutat a belső nyomással és hősokkokkal szemben. Az érintkezők ezüstözött rézből vagy sárgarézből készülnek, míg az olvasztóelemek Toshiba anyagokból készülnek, hogy megakadályozzák az öregedést és megőrizzék az idő múlásával változatlan elektromos jellemzőket. Az optimális teljesítmény érdekében javasoljuk az 1000 VDC SFPVNH0B biztosíték alapjaink használatát ezekkel a biztosítékokkal.
•Névleges feszültség: | 1000Vdc |
•Névleges áramok: | 40A...100A |
• Felhasználási kategória: | gPV |
•Névleges megszakítóképesség: | 50 kA |
• Minimális megszakítási besorolás: | 1,35·In |
• Nem biztosító áram: | 1,13·In |
•Tárolási hőmérséklet: | -40°C...90°C |
•Üzemi hőmérséklet : | -40°C...85°C |
•Ha a környezeti hőmérséklet meghaladja a 25°C-ot, kérjük, olvassa el a WESTKING Solar biztosíték hőmérséklet-korrekciós táblázatát.
IEC/EN 60269-1 Biztosítékcsatlakozók – általános követelmények
IEC/EN 60269-6 Biztosítékok napelemes fotovoltaikus rendszerekhez
UL248-19 fotovoltaikus biztosítékok
RoHS-kompatibilis
Világszerte széles körben elfogadott
Alacsony hibaáramok megszakítására alkalmas
Hatékonyan ellenáll a hőmérsékleti ciklusoknak
Tartós kialakítású, hogy növelje a rendszer élettartamát
Magas hatásfok minimális teljesítményveszteséggel
Kompakt kialakítás a helytakarékos telepítéshez
Az inverterekkel és akkumulátor töltésvezérlőkkel kompatibilis eszköz védelmet nyújt a PV modulok számára, és alkalmas kombinálódobozos alkalmazásokhoz.
Minden fotovoltaikus rendszerben használható, védelmet nyújt a fotovoltaikus rendszerek string/array szintjén.
TUV CE
is09001 iatf16949
Kína
Névleges áram | I2t(A2s) | Teljesítményveszteség (w) 1,0 hüvelyk | Nettó tömeg | |
Olvasztó | Klíring | |||
40A | 140 | 1200 | 8.0 | 224g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 |
Leírás:
1.A biztosíték normálisan működik a -5°C és 40°C közötti hőmérséklet-tartományban, és nincs szükség további korrekcióra.
2. A megengedett használati feltételek -40°C és 85°C között vannak.
3. A megengedett használati feltételek tartományán belül tekintse meg ezt a táblázatot.
Az 1000 Vdc NH0 gPV biztosítékcsatlakozó egy kompakt és kiváló minőségű termék, amelyet a WESTKING New Energy Technology Co., Ltd. fejlesztett ki és gyártott az 1000 VDC feszültségplatformban való használatra. A 40A-100A feszültségplatformmal ezt a biztosítékot úgy tervezték, hogy helyet takarítson meg a kombinálódobozos alkalmazásokban, kis méretének és nagy szegmentálási képességének köszönhetően. Képes gyorsan, rövid időn belül levágni az áramkört, hatékonyan védve a berendezéseket a túláram és rövidzárlati hibák okozta károsodásoktól. A kiváló minőségű anyagokból készült biztosíték kiváló megbízhatóságot és hosszú élettartamot kínál.
