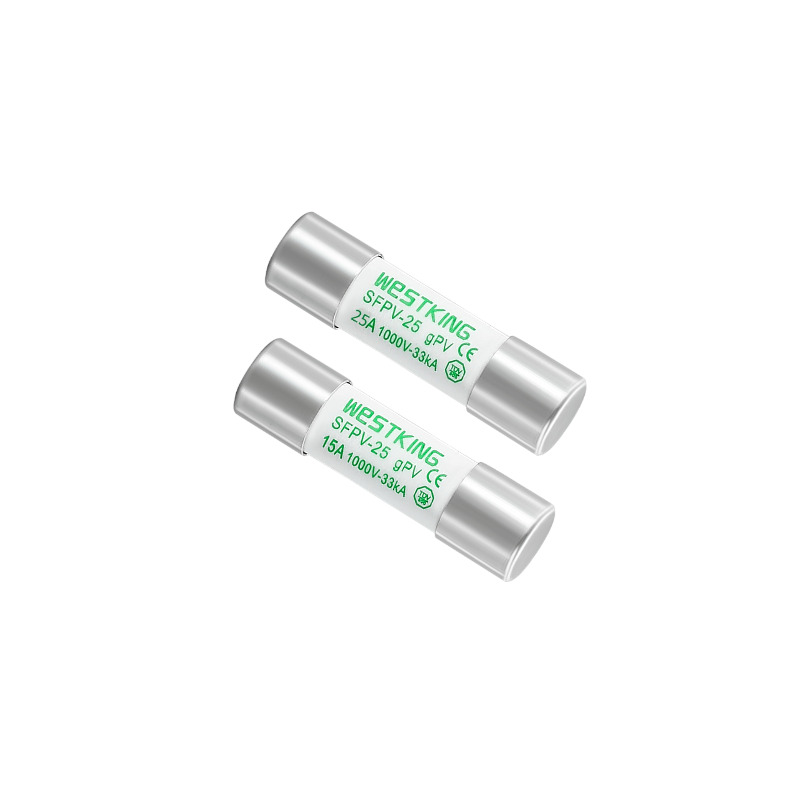

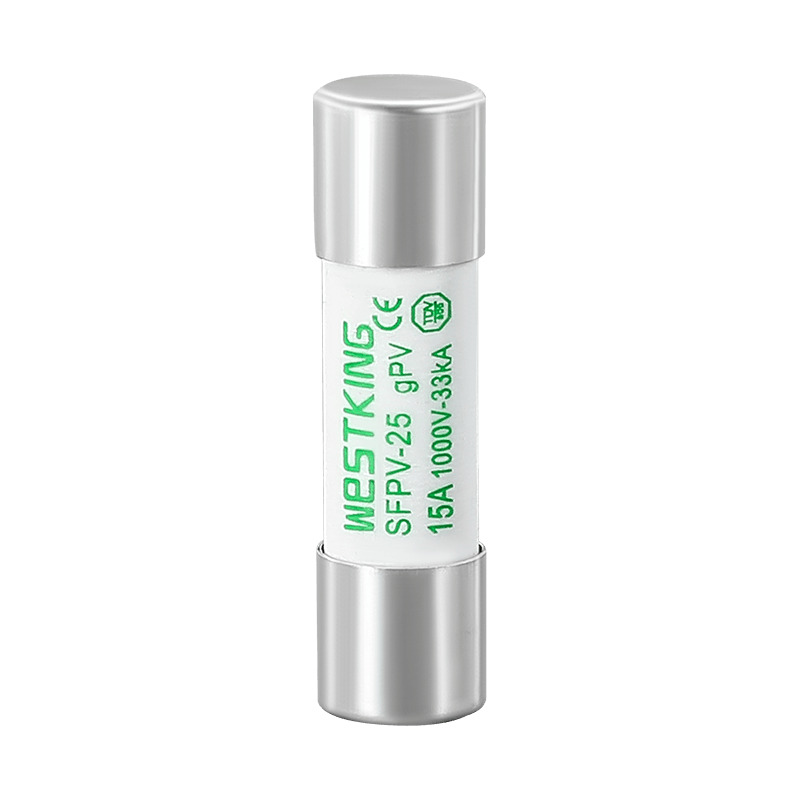

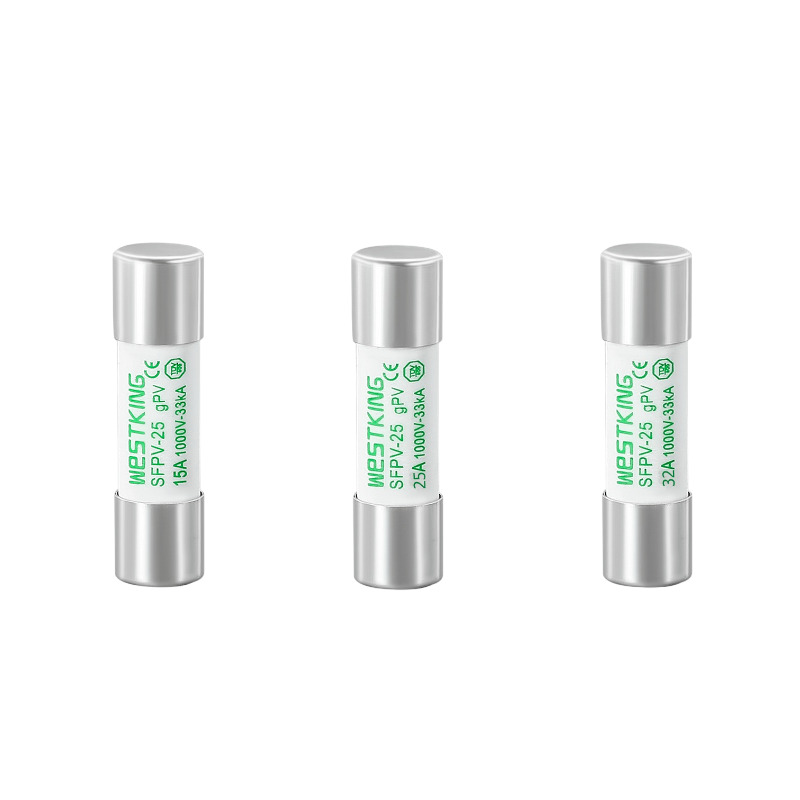

A fotovoltaikus rendszereket szem előtt tartva készült, a Westking SFPV-25 modellje
egy erre a célra épített PV biztosítéksorozatként jelenik meg, amelyet úgy terveztek, hogy garantálja a fotovoltaikus berendezések biztonságát. Kifinomult kialakításával ez a biztosítéksorozat kivételes ellenálló képességet kínál a hőmérséklet-ingadozásokkal és a gyakori áramciklusokkal szemben, ezáltal elősegíti a rendszer hosszabb élettartamát.Kifejezetten a fotovoltaikus rendszerek védelmére kifejlesztett Westking SFPV-25 modellje
egy PV biztosítéksorozat, amelyet a fotovoltaikus alkalmazások biztonságának biztosítására terveztek. Fejlett felépítése kiemelkedően ellenáll a hőmérsékletnek és az áramciklusnak, hozzájárulva a rendszer meghosszabbításához. Az 1000 VDC névleges feszültségű SFPV-25 modell alacsony minimális megszakítási kapacitással, a biztosíték névleges áramértékének 1,35-szörösével büszkélkedhet. Ez lehetővé teszi az áramkör biztonságos megszakítását még a PV-tömbök által generált tipikus alacsony hibaáram esetén is. Védje meg hálózaton kívüli vagy hálózatra kapcsolt napelemes rendszerét a váratlan földzárlatoktól és vonali hibáktól a Westking Protection biztosítékvezetékkel.
•Névleges feszültség: | 1000Vdc |
•Névleges áramok: | 1A...32A |
• Felhasználási kategória: | gPV |
•Névleges megszakítóképesség: | 33 kA |
• Minimális megszakítási besorolás: | 1A > 1,45·In 2...32A > 1,35·In |
• Nem biztosító áram: | 1,13·In |
•Tárolási hőmérséklet: | -40°C...90°C |
•Üzemi hőmérséklet : | -40°C...85°C |
•Ha a környezeti hőmérséklet magasabb, mint 25°C, kérjük, olvassa el a WESTKING biztosíték hőmérséklet korrekciós együttható táblázatát és a felhasználói kézikönyvet.
IEC/EN 60269-1 Biztosítékcsatlakozók – általános követelmények
IEC/EN 60269-6 Biztosítékok napelemes fotovoltaikus rendszerekhez
UL248-19 fotovoltaikus biztosítékok
RoHS-kompatibilis
Kivételesen alacsony hibaáram-megszakító képesség
Robusztus felépítés a rendszer élettartamának meghosszabbításáért
Ellenálló a hőmérséklet-ciklussal szemben
Megbízható teljesítmény szélsőséges hőmérsékleten is
Védelem a PV-modulokhoz in-line
Alkalmas kombinálódobozos alkalmazásokhoz
Minden fotovoltaikus rendszerre alkalmazható
Védelmet biztosít a PV rendszerek string/array szintjén
Kompatibilis inverterekkel és akkumulátor töltésvezérlőkkel
TUV CE
is09001 iatf16949
Kína
Névleges áram | I2t(A2s) | Teljesítményveszteség (w) 1,0 hüvelyk | Nettó tömeg | |
Olvasztó | Klíring | |||
1A | 5 | 16 | 0.9 | 10g |
2A | 8 | 32 | 1.0 | |
3A | 10 | 48 | 1.3 | |
4A | 13 | 65 | 1.5 | |
5A | 22 | 86 | 1.6 | |
6A | 32 | 100 | 1.8 | |
8A | 42 | 135 | 2.1 | |
10A | 50 | 152 | 2.3 | |
12A | 57 | 188 | 2.7 | |
15A | 60 | 230 | 3.0 | |
20A | 80 | 310 | 3.6 | |
25A | 120 | 420 | 4.5 | |
32A | 185 | 660 | 5.0 |
Leírás:
1.A biztosíték normálisan működik a -5°C és 40°C közötti hőmérséklet-tartományban, és nincs szükség további korrekcióra.
2. A megengedett használati feltételek -40°C és 85°C között vannak.
3. A megengedett használati feltételek tartományán belül tekintse meg ezt a táblázatot.
Ez a kézikönyv a gPV 1000Vdc 10x38mm-es biztosítékcsatlakozóhoz és biztosítéktartóhoz készült, amelyeket a napelemes fotovoltaikus energiatermelés védelmére terveztek.
1.Munkakörülmények
1.1 Környezeti levegő hőmérséklete
Normál használati feltételek: A környezeti levegő hőmérséklete nem haladja meg a 40°C-ot; a környezeti levegő átlagos hőmérséklete 24 órán keresztül nem haladja meg a 35°C-ot, az éven belül mért átlagértéknél alacsonyabb; a környezeti levegő minimális hőmérséklete legalább -5°C. Megengedett felhasználási feltételek: -40°C és 85°C között.
1.2 Magasság
Normál használati feltételek: A telepítési magasság nem haladja meg a 2000 m-t. Megengedett használati feltételek: 2000m-től 4500m-ig. Magassági paraméterek korrekciója: A nagyobb magasság elsősorban a szigetelés romlásához, rossz hőelvezetési feltételekhez és a légnyomás változásához vezet.
a) Minden 100 méteres magasságnövekedés után a biztosíték hőmérséklet-emelkedése 0,1-0,5 ezerrel növekszik.
b) Minden 100 méteres magasságnövekedés után a környezeti hőmérséklet átlaga körülbelül 0,5 ezerrel csökken.
c) Általában a nyílt környezetben használt biztosítékok figyelmen kívül hagyhatják a magasságnak a névleges áramra gyakorolt hatását, és továbbra is a szabványos feltételeket választják.
d) A zárt környezetben használt biztosítékoknál, ha a burkolat környezeti levegő hőmérséklete vagy belső hőmérséklete nem csökken jelentősen a magassággal, és így is elérheti a 40°C-ot, csökkenteni kell a névleges áramerősséget. Minden 1000 méteres magasságnövekedés után a névleges áramerősség 2-5%-kal csökken.
1.3 Légköri viszonyok
Normál használati feltételek: A levegő tiszta, relatív páratartalma nem haladja meg az 50%-ot 40°C-os környezeti levegő hőmérsékleten; alacsonyabb hőmérsékleten nagyobb relatív páratartalom megengedett; ilyen körülmények között a hőmérsékletváltozások miatt időnként mérsékelt páralecsapódás léphet fel. Normál használati feltételek: Nincs jelentős páralecsapódás, legfeljebb 95%-os relatív páratartalom mellett.
2. Telepítési feltételek
A biztosítékot vízszintesen vagy függőlegesen kell felszerelni, az adott helyzettől függően. Az elektromos hézag nem lehet kevesebb, mint 8 mm, és a kúszótávolság nem lehet kevesebb, mint 10 mm. A PV biztosíték beépítési kategóriája III. A telepítés feltételei a következők:
a) Olyan helyen, ahol nincs jelentős vibráció és ütés.
b) Robbanásveszélyes közegben, amely nem tartalmaz olyan gázokat vagy port, amely korrodálhatja a fémeket vagy tönkreteheti a szigetelést (beleértve a vezetőképes port is).
c) Olyan helyen, ahol nincs eső vagy hó behatolása.
3. Telepítési mód:
a) TH35 szabványos sínszerelés;
b) Csavar specifikációja: M5;
c) Javasolt beépítési nyomaték: 2,0 N·m;
d) Nyomatéktűrés: ± 3%.
4. Csomagolás és tárolás
Csomagolás: A WESTKING PV biztosítékai hullámpapír belső dobozokban és külső kartondobozokban kaphatók, eső, nedvességállóság és törékenység jelző biztonsági címkékkel.
Tárolás: Hőmérséklet: -40°C és 40°C között; A relatív páratartalom nem haladja meg a 70%-ot 40°C-on, a 80%-ot 30°C-on és a 90%-ot 20°C alatt; nedvességálló, kerülje a folyékony vízzel való érintkezést és a nedvességfelvétel miatti deformációt; tűzálló.
5. Használat és karbantartás
A PV biztosítékokat szakképzett személyzetnek rendszeresen tisztítania és karban kell tartania, ellenőrizve a rögzítőelemek állapotát a biztonságos használat érdekében. Amikor a PV biztosíték megolvad, ajánlatos egy WESTKING PV biztosítékra cserélni. A biztosítékelem cseréjekor távolítsa el a port és az egyéb szennyeződéseket a PV biztosítéktartóból
Kérjük, figyelmesen olvassa el ezt a kézikönyvet, mert ez segít a biztosítékok megfelelő használatában. A WESTKING New Energy Technology Co., Ltd. nemcsak kiváló minőségű biztosítékokat kínál ügyfeleinek, hanem átfogó műszaki szolgáltatásokat is kínál az elektromos biztonsági kérdések megoldásában. Az első kínai vállalatként, amely egyenáramú biztosítékokat kutat és gyárt, a WESTKING továbbra is elkötelezett amellett, hogy kiváló biztosítékokat biztosítson az új energetikai elektromos területen.
