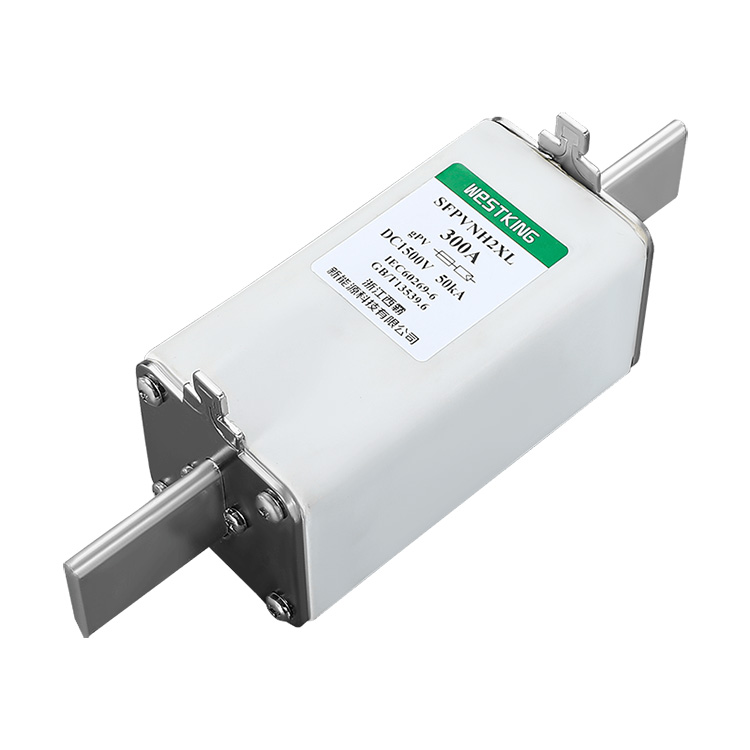

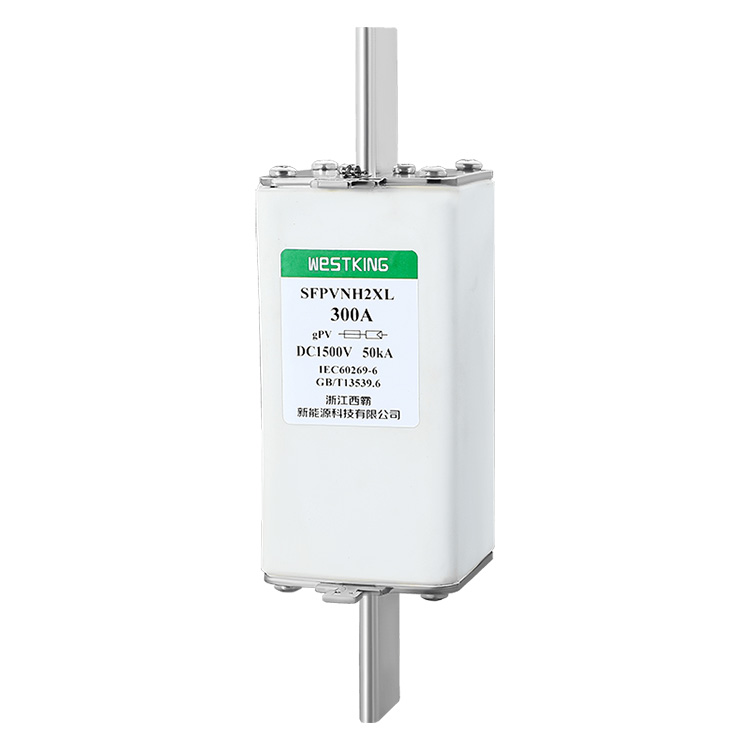

A WESTKING NH2XL PV biztosítékot elsősorban a fotovoltaikus láncáramkörökben lévő kábelek védelmére tervezték.
megbízható gyámként áll. Innovatív beillesztési stílusú szerkezete nemcsak hatékony védelmet biztosít, hanem növeli a telepítési és cserefolyamatok kényelmét is.A WESTKING NH2XL fotovoltaikus (PV) biztosíték
elsősorban a fotovoltaikus láncáramkörök kábeleinek védelmére szolgál. Beszúrható szerkezete kényelmesebbé teszi a telepítést és a cserét. Kiváló teljesítményének és megbízhatóságának köszönhetően az NH2XL biztosíték világszerte széles körben elfogadott. Ezenkívül a termék megfelel az IEC60269 szabványnak, biztosítva a biztonságát és stabilitását különféle alkalmazási forgatókönyvekben. Az NH2XL biztosíték behelyezett szerkezete lehetővé teszi a gyors csatlakozást a fotovoltaikus rendszerekhez, csökkentve a telepítési költségeket és időt. Kompakt kialakítása és nagy szilárdságú anyagai lehetővé teszik a szűk helyeken történő beépítést, megfelelve a modern fotovoltaikus rendszerek helyigényének. Ezenkívül az NH2XL biztosíték kiváló teljesítményt nyújt a hibaáramokkal szemben, hatékonyan védve a fotovoltaikus rendszereket a sérülésektől.
•Névleges feszültség: | 1500Vdc |
•Névleges áramok: | 125A...400A |
• Felhasználási kategória: | gPV |
•Névleges megszakítóképesség: | 50 kA |
• Minimális megszakítási besorolás: | 1,35·In |
• Nem biztosító áram: | 1,13·In |
•Tárolási hőmérséklet: | -40°C...90°C |
•Üzemi hőmérséklet : | -40°C...85°C |
•Ha a környezeti hőmérséklet meghaladja a 25°C-ot, kérjük, olvassa el a WESTKING Solar biztosíték hőmérséklet-korrekciós táblázatát.
IEC/EN 60269-1 Biztosítékcsatlakozók – általános követelmények
IEC/EN 60269-6 Biztosítékok napelemes fotovoltaikus rendszerekhez
UL248-19 fotovoltaikus biztosítékok
RoHS-kompatibilis
Csatáreszközzel
Teljes körű védelem
A biztosíték anyaga a Toshibától, Japánból lett kiválasztva
Teljesítse a sópermet teszt követelményeit
Az inverterekkel és akkumulátor töltésvezérlőkkel kompatibilis eszköz védelmet nyújt a PV modulok számára, és alkalmas kombinálódobozos alkalmazásokhoz.
Minden fotovoltaikus rendszerben használható, védelmet nyújt a fotovoltaikus rendszerek string/array szintjén.
• is09001 iatf16949
Kína
Névleges áram | I2t(A2s) | Teljesítményveszteség (w) 1,0 hüvelyk | Nettó tömeg | |
Olvasztó | Klíring | |||
125A | 2000 | 8000 | 35 | 1250 g |
160A | 5200 | 19000 | 42 | |
200A | 9500 | 46000 | 52 | |
250A | 16800 | 82000 | 60 | |
315A | 40000 | 120000 | 72 | |
350A | 44000 | 136000 | 80 | |
400A | 56000 | 180000 | 88 |
A | B | C | D | E | F | G | H |
119 | 114 | 123 | 202 | 32 | 6 | 51 | 60 |
Leírás:
1.A biztosíték normálisan működik a -5°C és 40°C közötti hőmérséklet-tartományban, és nincs szükség további korrekcióra.
2. A megengedett használati feltételek -40°C és 85°C között vannak.
3. A megengedett használati feltételek tartományán belül tekintse meg ezt a táblázatot.
