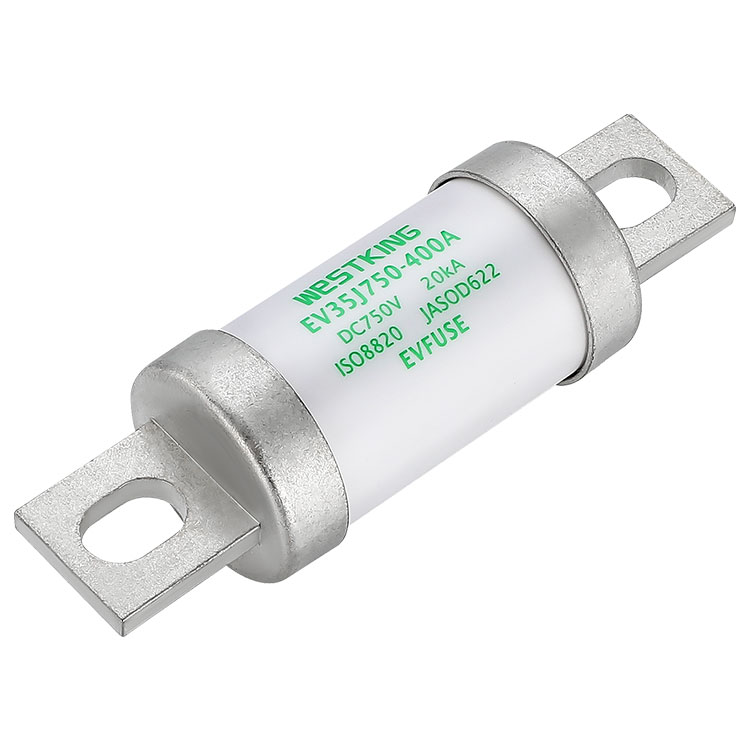

J EV biztosíték 750VDC sorozat

Az új energiafelhasználású elektromos járművek rohamos fejlődésével a gyors töltés és a hatótávolság növelése érdekében az üzemi feszültség fokozatosan növekszik. Ehhez a trendhez való alkalmazkodás érdekében a WESTKING FUSEJ EV biztosíték 750VDC sorozata gyártók folyamatosan optimalizálják az EV FUSE technológiát, hogy nagyobb feszültség mellett is biztosítsák a biztonságot.

Kérdés küldése

termékleírás



WESTKING Type J Közúti járművek A biztosítékok 750VDC és 750VDC feszültséggel kaphatók. Általában fő áramkör-védelmi elemként használják a PDU-kban, 50A-tól 600A-ig terjedő áramerősséggel, amelyek különböző járműmodellekhez alkalmasak. A WESTKING EV FUSE fejlett anyagokat és technológiákat is alkalmaz, hogy normál működését biztosítsa olyan zord körülmények között is, mint a magas hőmérséklet, nedvesség és vibráció, ezáltal növelve az elektromos járművek biztonságát és megbízhatóságát.


J EV biztosíték 750VDC sorozatMűszaki adatok

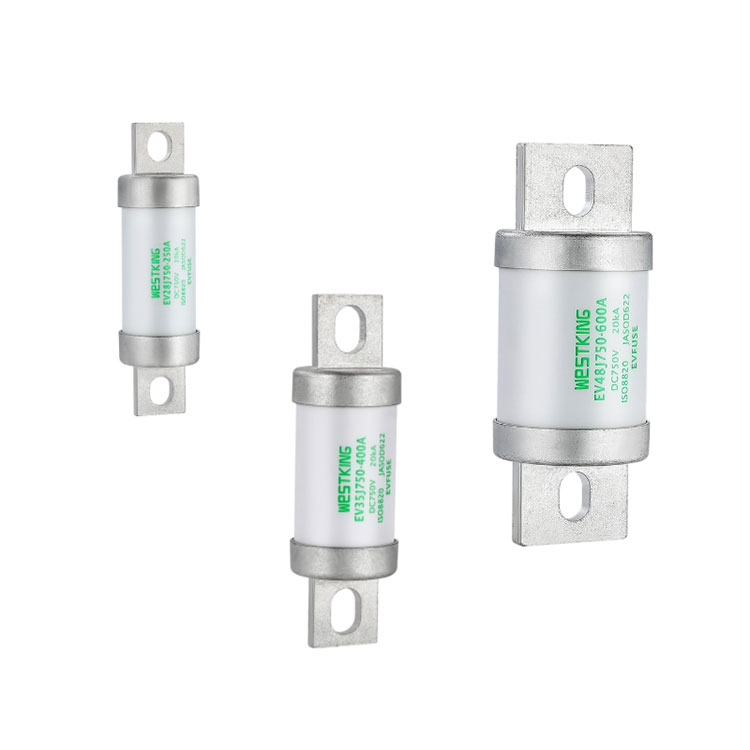

Írja be Névleges feszültség Névleges áramlatok
EV28J750 750VDC 100A-250A
EV35J750 750VDC 200A-400A
EV48J750 750VDC 300A-600A
• Felhasználási kategória: gEV
•Névleges megszakítóképesség: 20 kA
•Időállandó: 2±0,5 ms
• Nem biztosító áram: 1,13·In
• Környezeti hőmérséklet: -40°C...125°C


J EV biztosíték 750VDC sorozatAnyagleírás:

1- A biztosítékcső nagy szilárdságú 95%-os alumínium-oxid kerámiából készül;

2- A biztosítékelem importált japán anyagból készült, és precíz présbélyegzésen esik át.


J EV biztosíték 750VDC sorozatÉpítési eljárás:

1- A fém réz alkatrészeket először szegecseljük, majd újra hegesztjük;

2- A belső kvarchomok magában foglalja a WESTKING exkluzív kikeményedési kezelési eljárását, amely védelmet nyújt a termék leválása és a vezetékhibák által kiváltott ívpermetezés ellen a dinamikus működés során.


Szabványok

ISO8820-8

Szerezd meg a D622-t

Az ITAF16949 minőségbiztosítási rendszer szerint gyártva az autóipari követelményeknek való megfelelés érdekében

RoHS-kompatibilis

REACH nyilatkozat kérésre elérhető


FŐBB JELLEMZŐK/ELŐNYÖK

Magas túlfeszültség-ellenállás

Ellenáll a zord vezetési körülményeknek

Biztonságos és megbízható hegesztési tulajdonságok

Kettős védelem túlterhelés és rövidzárlat ellen

Alacsony hőmérséklet-emelkedés és energiafogyasztás, megnöveli az akkumulátor hatótávolságát

Magas megszakítóképesség

Magas kerékpáros teljesítmény


ALKALMAZÁSOK

Akkumulátorcsomag védelem

BDU és PDU

Akkumulátor csatlakozódoboz a segédberendezésekhez

EZ/MINDEN

Elektromos Energia Tárolás

Akkumulátor töltő

Szuperkondenzátorcsomag védelem

Tartalékvédelem DC relé / szakaszoló / kapcsoló számára

Karbantartási biztonsági lekapcsoló (MSD)


Tanúsítványok

is09001 iatf16949


Származás

Kína


Elektromos jármű biztosítékok 750VDC EV28J750 védelem az akkumulátorcsomaghoz

Írja be I2t (A2s) Teljesítményvesztés 0,5 hüvelyk (w) Nettó tömeg (g)
Olvasztó Klíring

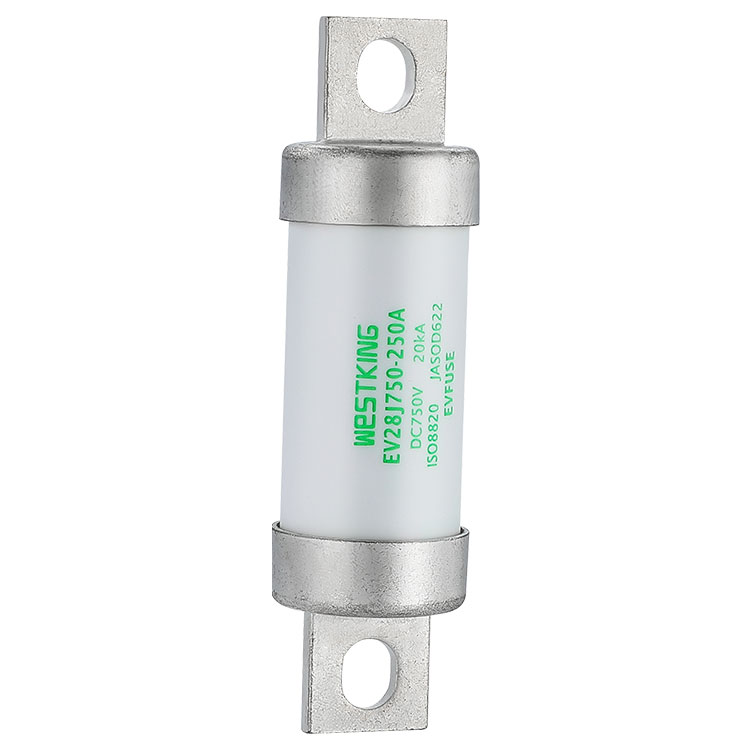

EV28J750-100A 1050 3620 3.20
EV28J750-125A 2200 7400 4.00
EV28J750-150A 3390 10200 4.90
EV28J750-175A 3840 11050 5.70
EV28J750-200A 4300 12800 6.80

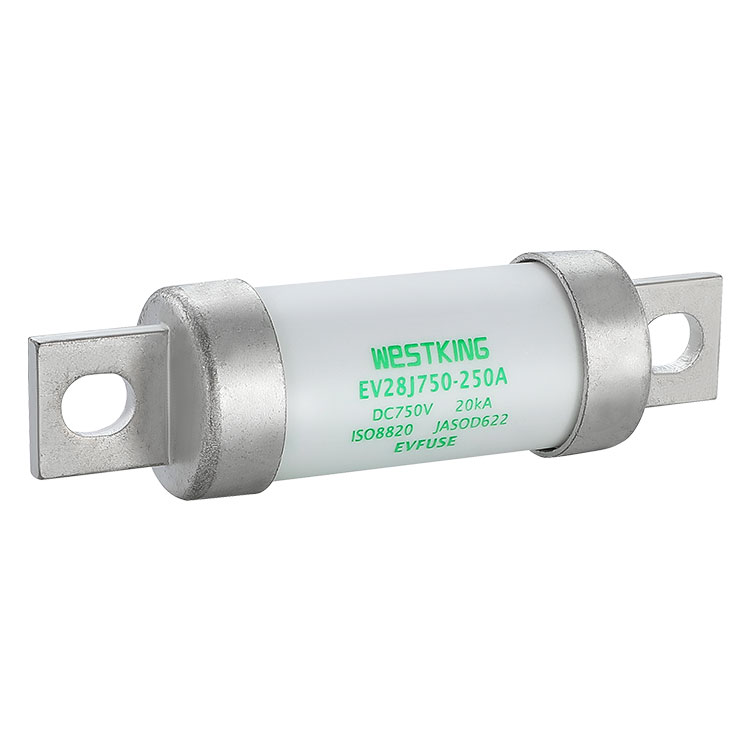

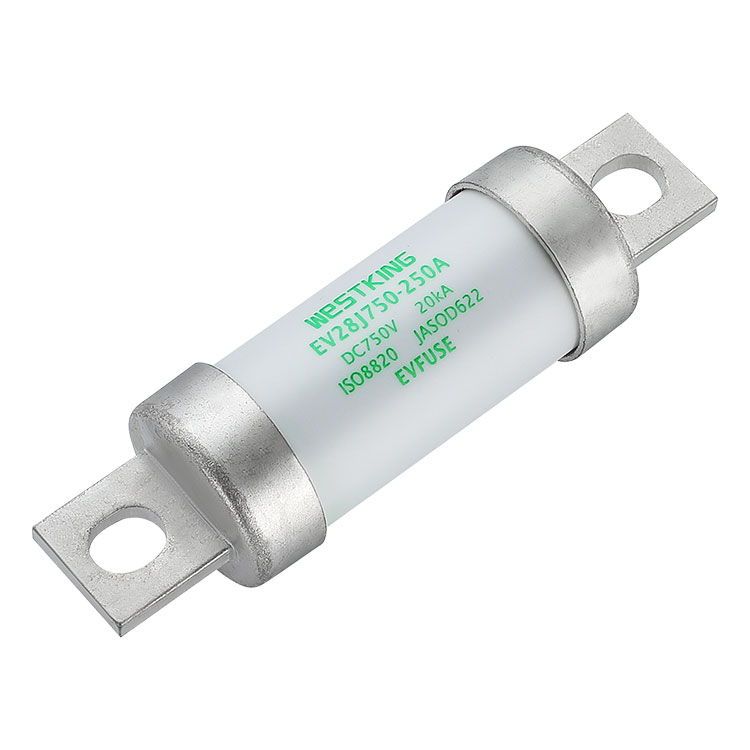

EV28J750-250A 5400 15020 7.50


Elektromos jármű biztosítékok 750VDC EV35J750 védelem az akkumulátorcsomaghoz

Írja be I2t (A2s) Teljesítményvesztés 0,5 hüvelyk (w) Nettó tömeg (g)
Olvasztó Klíring

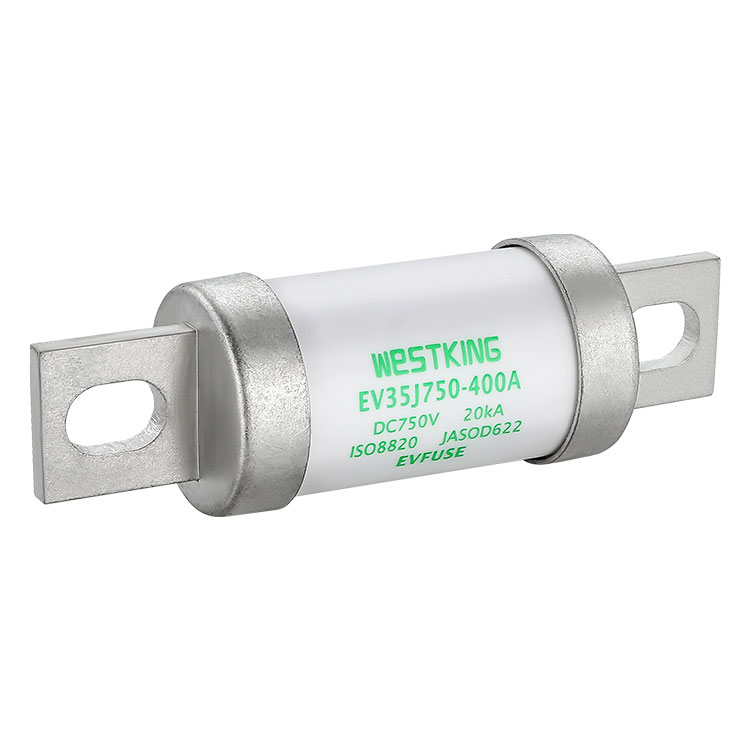

EV35J750﹣200A 3250 27000 6.20
EV35J750﹣250A 6000 48500 6.90
EV35J750﹣300A 7100 60000 7.80
EV35J750﹣350A 11500 90500 8.80

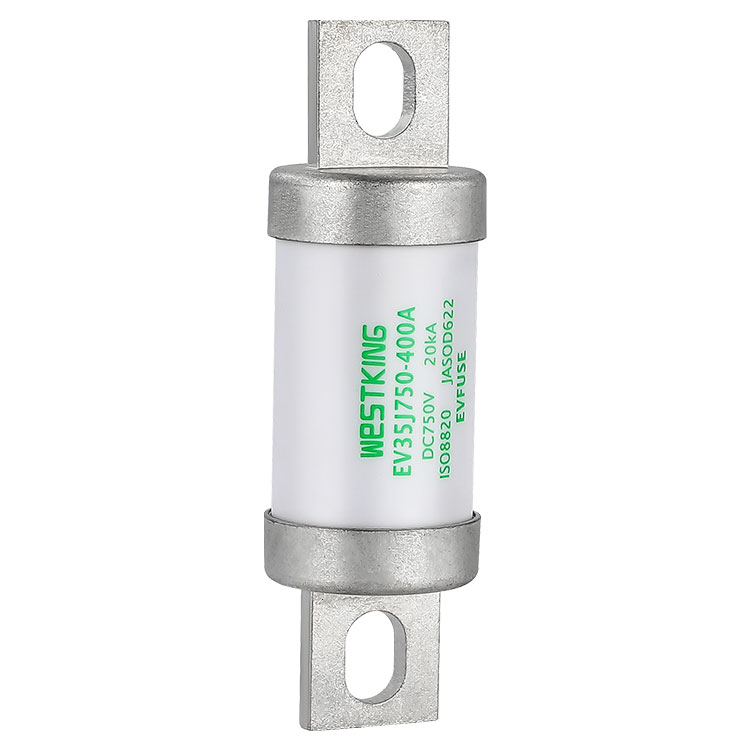

EV35J750﹣400A 15000 110000 10.20


Elektromos jármű biztosítékok 750VDC EV48J750 védelem az akkumulátorcsomaghoz

Írja be I2t (A2s) Teljesítményvesztés 0,5 hüvelyk (w) Nettó tömeg (g)
Olvasztó Klíring
EV48J750-300A 14000 130000 7.25
EV48J750-350A 20000 185000 8.60
EV48J750-400A 25000 240000 10.50
EV48J750-450A 31600 300000 12.60
EV48J750-500A 41300 400000 14.00
EV48J750-550A 51000 500000 15.80

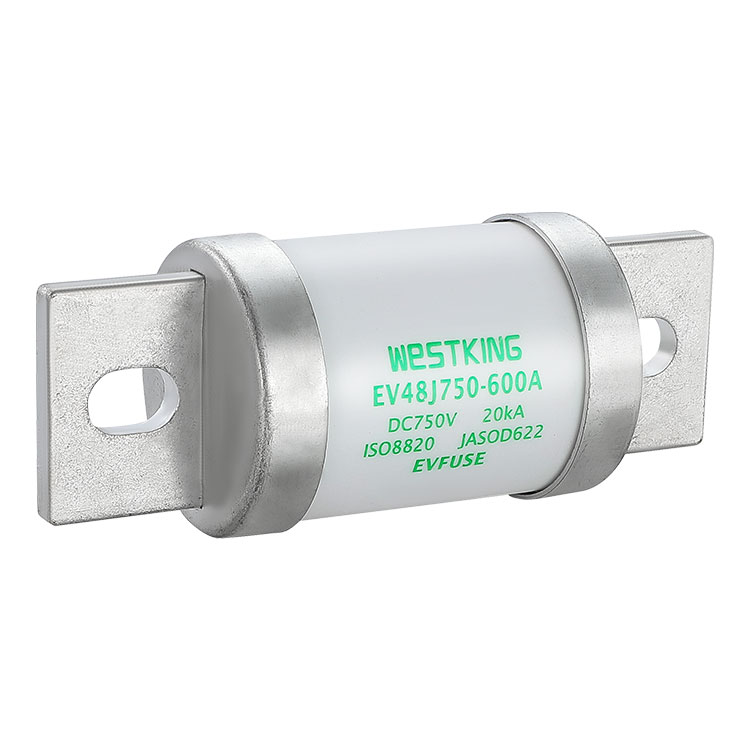

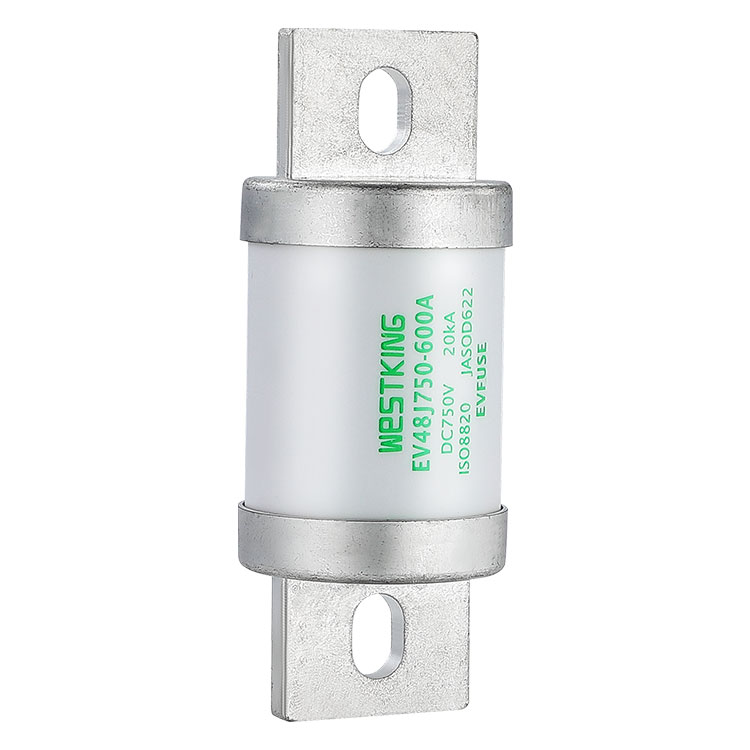

EV48J750-600A 59000 560000 17.50


Az EV FUSE t-I jellemzői


hőmérséklet korrekciós együttható táblázat


WESTKING J EV biztosíték 750VDC sorozat Leírás:

1.A biztosíték normálisan működik a -5°C és 40°C közötti hőmérséklet-tartományban, és nincs szükség további korrekcióra.

2. A megengedett használati feltételek -40°C és 85°C között vannak.

3. A megengedett használati feltételek tartományán belül tekintse meg ezt a táblázatot.


A WESTKING bemutatja az AUTOMOTIVE GRADE EVFUSE felépítését, amely jelentősen eltér a többi gyártól, és ez egy kifejezetten új energiájú elektromos járművekhez tervezett biztosítékszerkezet.

1-A fém végsapka és a lila réz lábak robusztusan rögzítve vannak szegecseléssel és újrahegesztéssel, hogy garantálják a rezgésekkel szembeni stabilitásukat.

2-A biztosítékcső magas alumínium-oxid tartalmú kerámiából készült, amely képes elviselni az elektromos ív hatását, és megőrzi alakját magas hőmérsékleten is.

3-A biztosítékelem importált japán ötvözet anyagokból készült, garantálva a jelenlegi mutatványokkal szembeni ellenálló képességét.

4-Az ívoltó közeg nagy tisztaságú kvarchomok, szelektíven tisztítva és feldolgozva.

Az 5-WESTKING által kifejlesztett térhálósítási eljárást alkalmazzák a kvarchomok megszilárdítására, megakadályozva, hogy a biztosítóelem széthasadjon a rezgések miatt, és hatékonyan mérsékelje az elektromos ív becsapódásainak intenzitását.

6-A belső és külső végsapkákhoz interferencia illesztés van kialakítva az ellenállás minimalizálása érdekében.
