Westking EVFUSE® sorozat
két személyre szabott védelmi megoldást fejlesztett ki elektromos járművekhez (EV), nevezetesen a H-típusú és a J-típusú biztosítékokat. A Westking elektromos járművek biztosítékait több mint 20 új energetikai EV-vállalattal való együttműködés alapján tervezték és fejlesztették. Ezek a biztosítékok teljes mértékben megfelelnek az új energiafelhasználású elektromos járművek alkalmazási feltételeinek, csavaros meghúzó szerkezettel és magas alumínium-oxid tartalmú magas hőmérsékletű kerámia anyagokkal. Ezek a biztosítékok piacvezető kompaktságot, ütésállóságot és élettartam-szimulációs funkciókat kínálnak.

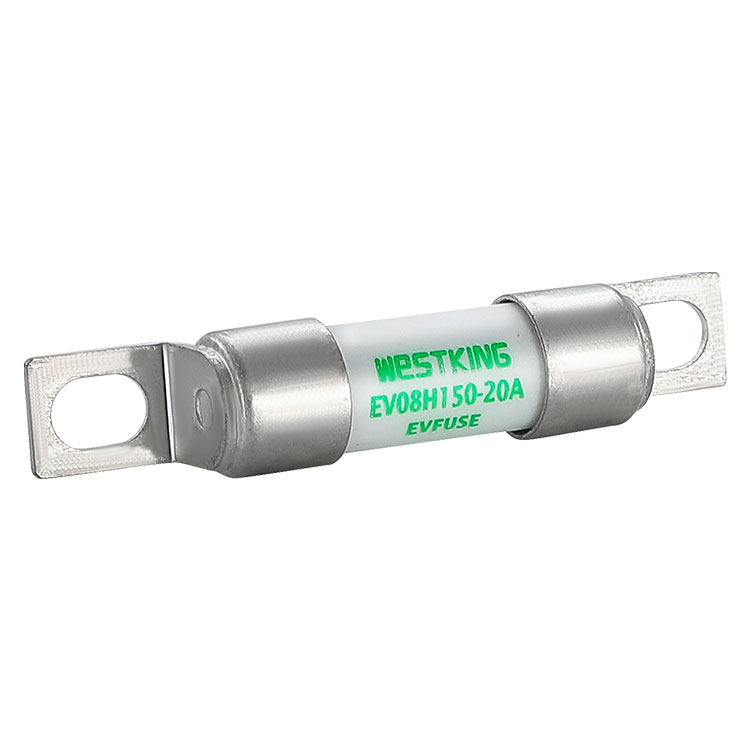

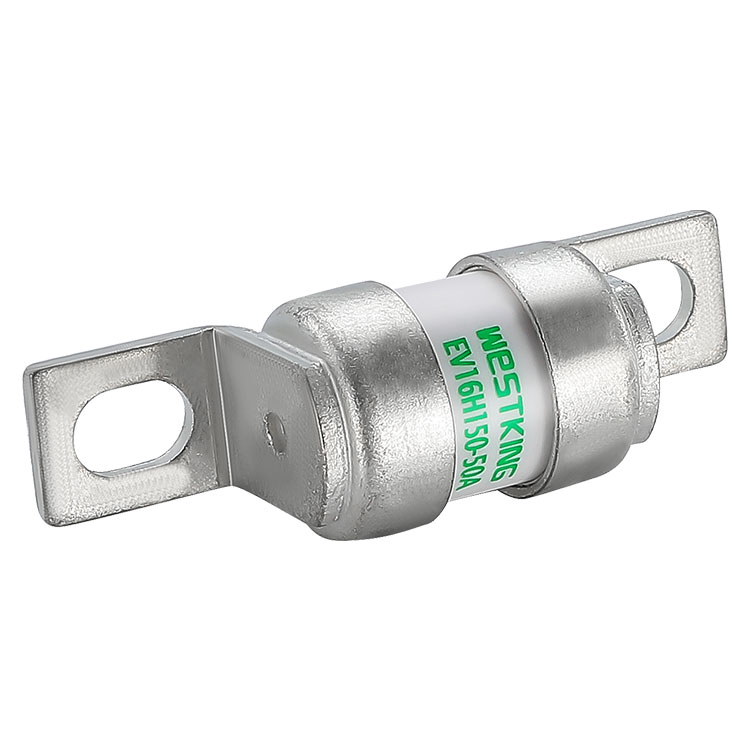

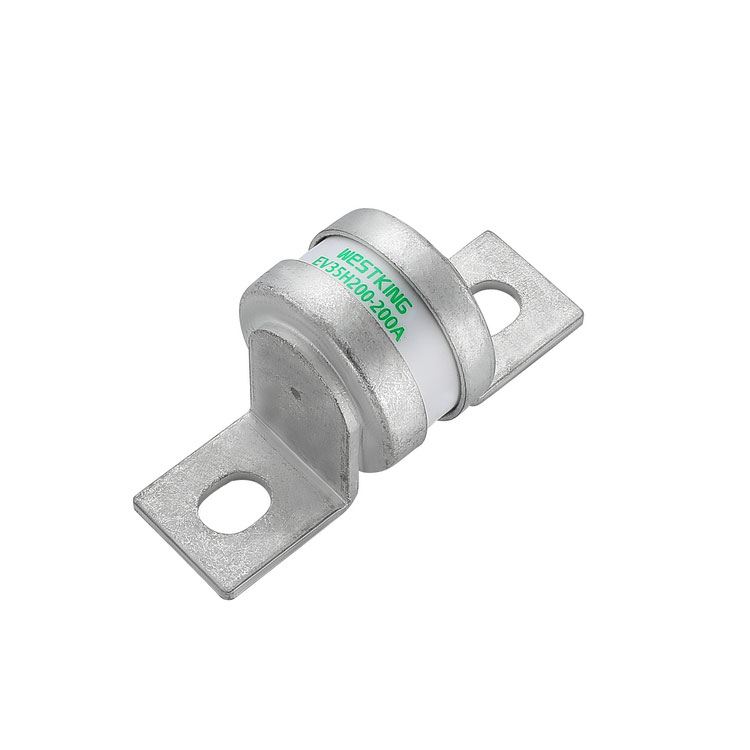

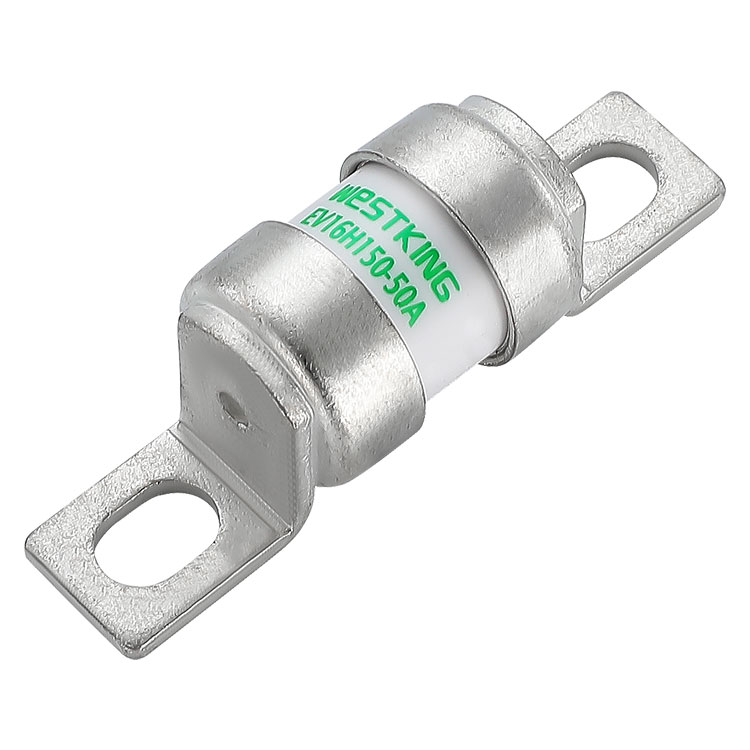

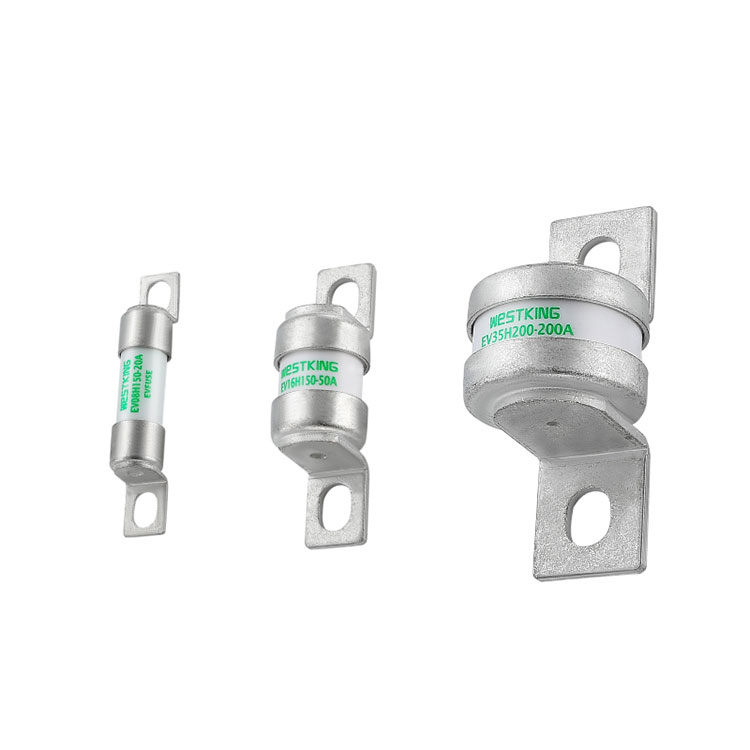

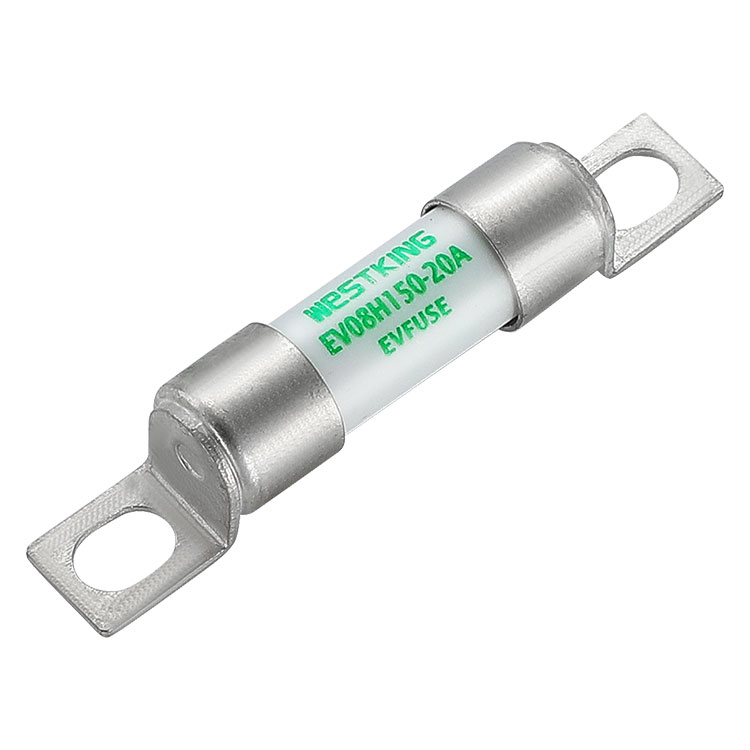

A WESTKING EV08H150, EV16H150 és EV35H200 elsősorban kisméretű elektromos járművekhez, városi autókhoz vagy elektromos jachtokhoz használható akkumulátorcsomag védelemként, biztonságos és megbízható teljesítményt nyújtva.
típus | Névleges feszültség | Névleges áramlatok |
EV08H150 (Amper) | 150VDC | 6A-20A |
EV16H150 (Amper) | 150VDC | 20A-180A |
EV35H200 (Amper) | 200VDC | 200A-500A |
• Felhasználási kategória: | gEV |
•Névleges megszakítóképesség: | 20 kA |
•Időállandó: | 2±0,5 ms |
• Környezeti hőmérséklet: | -40°C...125°C |
ISO8820-8
Szerezd meg a D622-t
Az ITAF16949 minőségbiztosítási rendszer szerint gyártva az autóipari követelményeknek való megfelelés érdekében
RoHS-kompatibilis
REACH nyilatkozat kérésre elérhető
Kettős védelem túlterhelés és rövidzárlat ellen
Alacsony hőmérséklet-emelkedés és energiafogyasztás, megnöveli az akkumulátor hatótávolságát
Magas megszakítóképesség
Akkumulátorcsomag védelem
BDU és PDU
Akkumulátor csatlakozódoboz a segédberendezésekhez
EZ/MINDEN
Elektromos energia tárolás
Akkumulátortöltő
Szuperkondenzátorcsomag védelem
Tartalékvédelem DC relé / szakaszoló / kapcsoló számára
Karbantartási biztonsági lekapcsoló (MSD)
is09001 iatf16949
Kína
típus | I2t(A2s) | Energia veszteség 0,5 hüvelyk (w) | Nettó tömeg (g) | |
Olvasztó | Klíring | |||
EV08H150-06A | 2 | 6 | 0.30 | 6.01 |
EV08H150-10A | 3.8 | 12 | 0.75 | |
EV08H150-12A | 7 | 22 | 0.80 | |
EV08H150-16A | 20 | 50 | 0.85 | |
EV08H150-20A | 25 | 80 | 1.2 |
típus | I2t(A2s) | Energia veszteség 0,5 hüvelyk (w) | Nettó tömeg (g) | |
Olvasztó | Klíring | |||
EV16H150-20A | 12 | 100 | 0.45 | 32 |
EV16H150-25A | 18 | 120 | 0.60 | |
EV16H150-32A | 32 | 200 | 0.68 | |
EV16H150-35A | 50 | 320 | 0.75 | |
EV16H150-50A | 100 | 500 | 1.05 | |
EV16H150-63A | 180 | 1100 | 1.35 | |
EV16H150-80A | 300 | 1900 | 2.10 | |
EV16H150-100A | 600 | 3800 | 2.78 | |
EV16H150-125A | 625 | 3900 | 3.38 | |
EV16H150-160A | 1100 | 7000 | 4.28 | |
EV16H150-180A | 1600 | 12000 | 5.33 |
típus | I2t(A2s) | Energia veszteség 0,5 hüvelyk (w) | Nettó tömeg (g) | |
Olvasztó | Klíring | |||
EV35H200﹣200A | 5200 | 20500 | 3.00 | 154.3 |
EV35H200﹣250A | 7000 | 30500 | 3.90 | |
EV35H200﹣300A | 10000 | 40000 | 4.50 | |
EV35H200﹣350A | 15000 | 60000 | 5.10 | |
EV35H200﹣400A | 20000 | 82000 | 5.50 | |
EV35H200﹣450A | 23000 | 120000 | 7.70 | |
EV35H200﹣500A | 28000 | 180000 | 9.80 |
Leírás:
1.A biztosíték normálisan működik a -5°C és 40°C közötti hőmérséklet-tartományban, és nincs szükség további korrekcióra.
2. A megengedett használati feltételek -40°C és 85°C között vannak.
3. A megengedett használati feltételek tartományán belül tekintse meg ezt a táblázatot.
