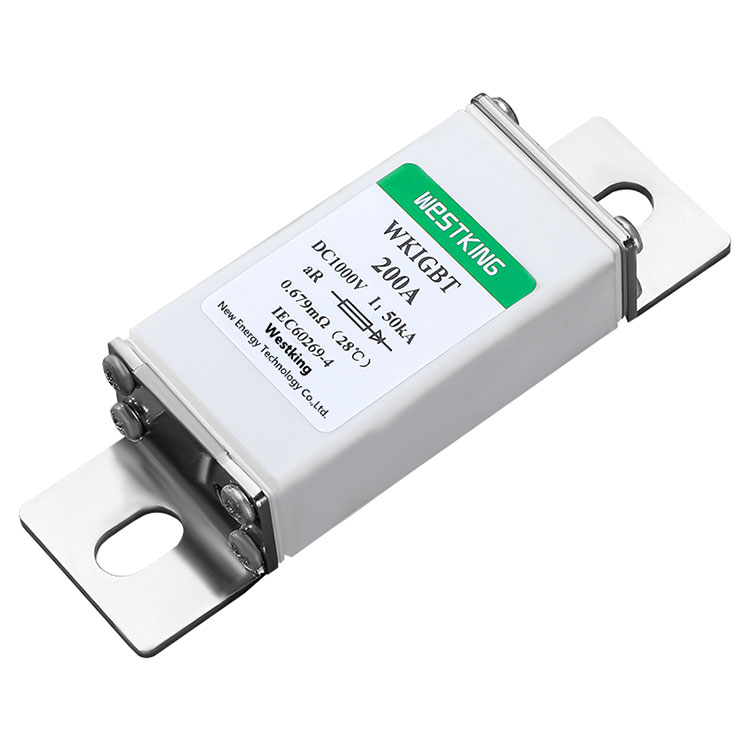

Westking IGBT FUSE 1000VDC
egy nagyfeszültségű biztosíték, amelyet az erősáramú eszközök és áramkörök védelmére terveztek. 1000 VDC névleges feszültségével alkalmas különféle nagyfeszültségű alkalmazásokhoz, mint például ipari vezérlés, energiaellátó rendszerek, szállítás, új energia stb. A Westking IGBT FUSE 1000VDC hatékonyan védi az IGBT modulokat és az inverter áramköröket, megelőzve a túlfeszültség és túláram hibák okozta károkat. Széles körben használják a napelemes fotovoltaikus energiatermelésben, a szélenergiában, az elektromos berendezésekben, a kommunikációs berendezésekben, az orvosi eszközökben, a repülőgépiparban és más területeken.
A Westking nagysebességű csavaros címkés biztosítékai
kifejezetten az IGBT modulok védelmére tervezték, és ideálisak az IGBT inverter áramkörökben való használatra, amelyek egyenáramú biztosítékának névleges feszültsége eléri az 1000 V egyenfeszültséget. Ezek a biztosítékok alacsony induktivitásúak (≤ 20nH), így alkalmasak nagy sebességű kapcsolási alkalmazásokhoz. Hatékonyan védenek a túlfeszültség és túláram hibák ellen, biztosítva az IGBT modulok és inverter áramkörök biztonságos és hatékony működését.
•Névleges feszültség: | 1000Vdc |
•Névleges áramok: | 25A...250A |
• Felhasználási kategória: | aR |
•Névleges megszakítóképesség: | 50 kA |
IEC/EN 60269-4
RoHS-kompatibilis
Nagyfeszültségű név: 1000 VDC névleges nagyfeszültségű áramkörökhöz alkalmas, kielégítve a legtöbb nagyfeszültségű alkalmazás igényeit.
Gyors reagálás: A nagy sebességű olvasztási technológia segítségével gyorsan megszakítja az áramkört, ha hiba lép fel, védve a berendezéseket és a személyzet biztonságát.
Alacsony veszteség: Az IGBT FUSE 1000VDC alacsony olvadási veszteséggel, időben stabil teljesítménnyel és alacsonyabb működési költségekkel rendelkezik.
Nagy megbízhatóság: Nagy megbízhatósággal és stabilitással biztosítja a berendezések normál működését különféle munkakörülmények között.
Könnyű beszerelés és karbantartás: Csavaros szerelési módszerrel kényelmes a beszerelés és eltávolítás. Egyszerű felépítése a karbantartási költségeket is csökkenti.
Széles alkalmazási területek: Az IGBT FUSE 1000VDC széles körben használatos az ipari vezérlésben, az energiarendszerekben, a szállításban, az új energiában és más területeken, magas gyakorlati értéket biztosítva
Ipari vezérlés: Védi az IGBT modulokat és inverter áramköröket az ipari vezérlőrendszerekben.
Áramellátási rendszerek: Védi az erőművekben, alállomásokban és távvezetékekben lévő villamos berendezéseket és áramköröket.
Szállítás: Védi az elektromos járművek, vonatok és repülőgépek nagyfeszültségű áramköreit.
Új energia: Biztosítja a nagyfeszültségű áramkörök megbízhatóságát és biztonságát a megújuló energiarendszerekben, beleértve a nap-, szél- és vízenergiát.
Kommunikáció: Védi a nagyfeszültségű áramköröket kommunikációs rendszerekben, például száloptikás és vezeték nélküli kommunikációs eszközökben.
Orvosi: Garantálja a nagyfeszültségű áramkörök megbízhatóságát és biztonságát orvosi eszközökben, például röntgengépekben, ultrahangos gépekben és lézeres berendezésekben.
Aerospace: Védi az űrhajók és műholdak nagyfeszültségű áramköreit, biztosítva a rendszer stabilitását és megbízhatóságát.
Vasúti szállítás: védi a nagyfeszültségű áramköröket a vontatási átalakítókban, a fékvezérlő rendszerekben és a vasúti jelzőberendezésekben.
Elektromos teljesítményelektronika: Megvédi a teljesítményerősítők, jelátalakítók és tápegységek nagyfeszültségű áramköreit.
Egyéb nagyfeszültségű alkalmazások: Ide tartoznak a plazmavágó gépek, elektrolizáló berendezések és egyéb nagyfeszültségű eszközök
• is09001 iatf16949
Kína
Névleges áram | I2t(A2s) | Teljesítményveszteség (w) 1,0 hüvelyk | Nettó tömeg | |
Olvasztó | Klíring | |||
25A | 19 | 100 | 13.6 | 224g |
32A | 35 | 180 | 16.8 | |
40A | 60 | 300 | 19.0 | |
50A | 130 | 670 | 20.50 | |
63A | 240 | 1200 | 21.0 | |
80A | 500 | 2400 | 26.0 | |
100A | 1000 | 5100 | 31.0 | |
125A | 1850 | 9500 | 33.0 | |
160A | 4000 | 20000 | 36.0 | |
200A | 8400 | 42000 | 43.0 | |
225A | 12500 | 59500 | 44.6 | |
250A | 15500 | 80000 | 47.0 |
