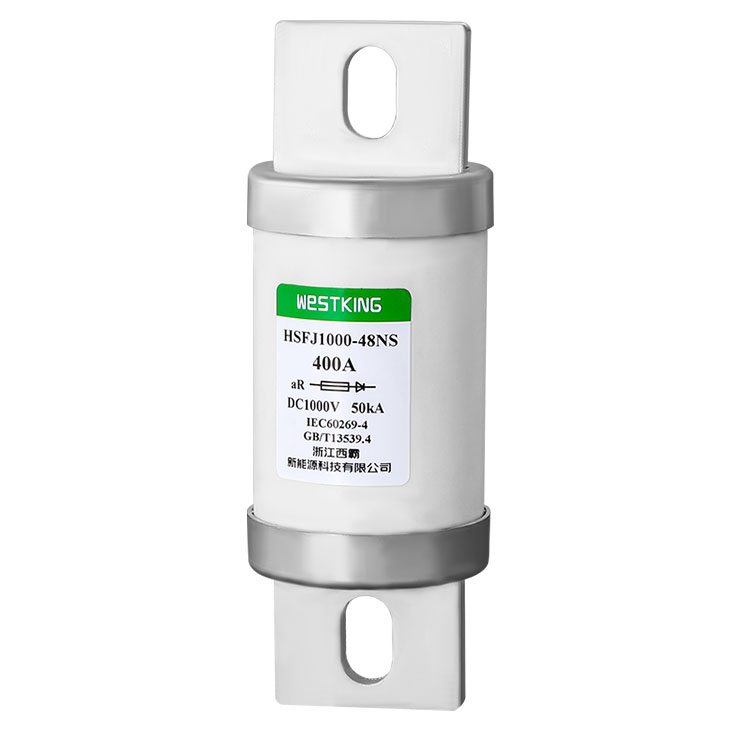

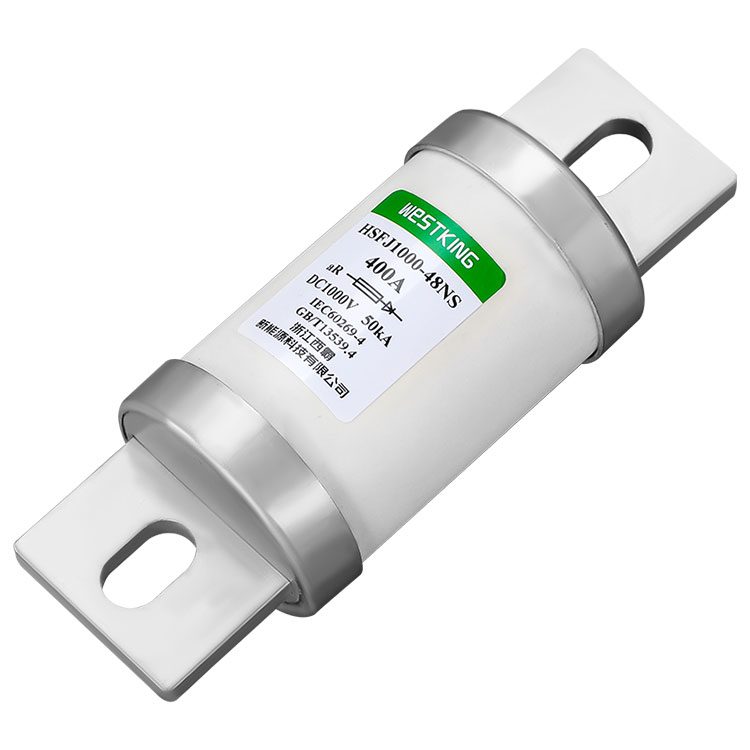

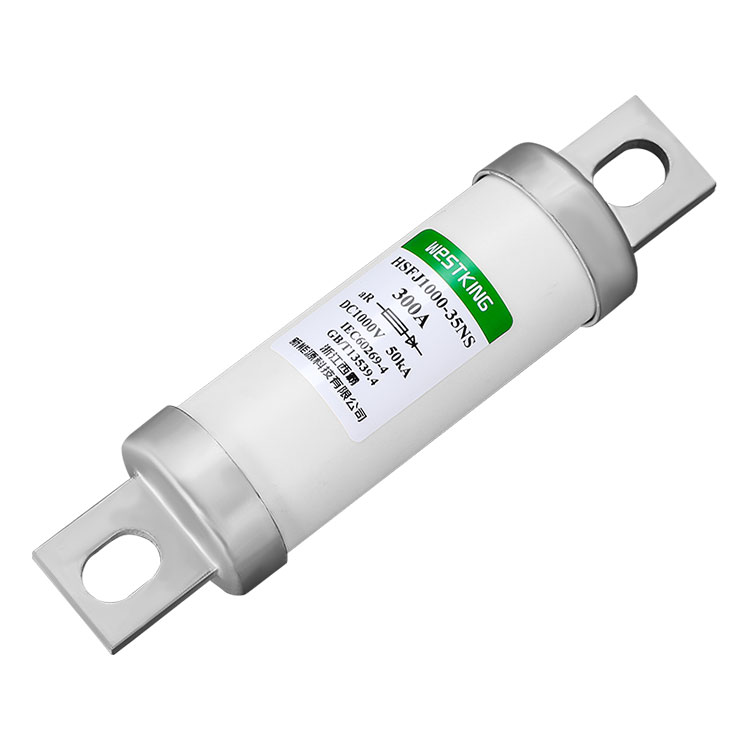

A Westking HSFJ1000 sorozatú egyenáramú biztosítékai
Úgy tervezték, hogy megbízható védelmet nyújtsanak a különféle áramellátási rendszerek számára. Ezek hengeres, gyors működésű biztosítékok, amelyek csavarokkal vannak összekötve, így alkalmasak nagy teljesítményű alkalmazásokhoz. Ideálisak a félvezető eszközök, például inverterek, egyenirányítók és konverterek, valamint akkumulátor- és motoreszközök védelmére. Ezeket a biztosítékokat általában olyan iparágakban használják, mint a vasúti tranzit és a töltőállomások, ahol elengedhetetlen a nagy teljesítmény és a megbízhatóság.
A WESTKING HSFJ1000 sorozatú egyenáramú biztosítékait úgy tervezték, hogy számos előnyt kínáljanak, beleértve a gyors reagálást, az alacsony hőmérséklet-emelkedést és a jó rezgéscsillapító teljesítményt. Ezek a tulajdonságok biztosítják, hogy a biztosítékok hatékonyan védjék az elektromos rendszert és a hozzá csatlakoztatott eszközöket a rövidzárlattól és a túláramtól. A biztosítékok könnyen beszerelhetők és karbantarthatók, így praktikus választás a különféle alkalmazásokhoz.

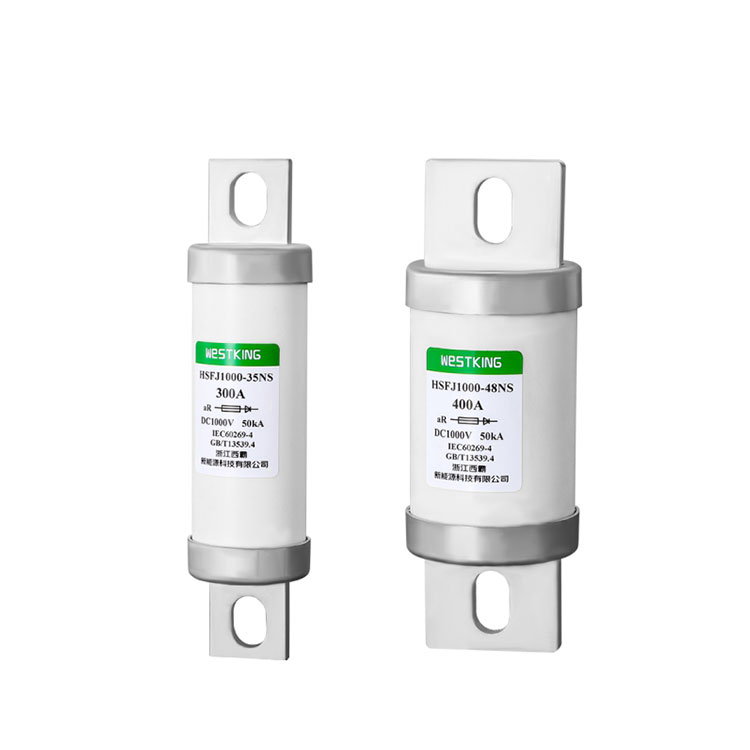

típus | Névleges feszültség | Besorolt áramok |
HSFJ1000-35-NS (Amper) | 1000VDC/1250VAC | 100A,150A,200A,250A,300A |
HSFJ1000-48-NS (Amper) | 1000VDC/1250VAC | 300A,350A,400A,450A,500A |
Felhasználási kategória:aR
Névleges megszakítóképesség: 50 kA
IEC/EN 60269-4
RoHS-kompatibilis
Gyors áramszünet: A gyors működésű biztosítékok gyors árammegszakítást tesznek lehetővé, minimalizálva a baleseti veszteségeket.
Megbízhatóság: A csavarral összekapcsolt kialakítás növeli a stabilitást és a megbízhatóságot zord körülmények között is.
Könnyű telepítés: Szabványos csavaros biztosíték kialakítás az egyszerű telepítés és karbantartás érdekében.
Széleskörű alkalmazhatóság: Kompatibilis különféle teljesítmény-berendezésekkel, beleértve az egyenáramú közös buszokat, az egyenáramú meghajtó teljesítmény-átalakítókat/egyenirányítókat, a csökkentett feszültségű indítókat és a nagyfeszültségű vontatási invertereket.
Biztonság: Óvja a berendezéseket és a személyzetet hibák esetén.
Környezettudatosság: A gyártás során használt környezetbarát anyagok.
Energiahatékonyság: A nagy teljesítmény-lekapcsolási sebesség hozzájárul az energiamegtakarításhoz.
A WESTKING'S HSFJ1000 sorozatú észak-amerikai típusú csavarkötésű nagy sebességű biztosítékok elsősorban DC közös buszok, DC hajtás teljesítményátalakítók/egyenirányítók, csökkentett feszültségű indítók és nagyfeszültségű vontatási inverterek védelmére szolgálnak.
Ezek a biztosítékok létfontosságú szerepet játszanak az elektromos rendszerekben, mivel áram túlterhelés vagy rövidzárlat esetén gyorsan megszakíthatják az áramellátást.
Ez a funkció biztosítja a berendezések biztonságát és megakadályozza a károsodást, így a különféle energiaellátó rendszerek nélkülözhetetlen részévé válik.
• is09001 iatf16949
Kína
típus | I2t(A2s) | Energia veszteség 1,0 hüvelyk (w) | Rögzítőcsavar/nyomaték | |
Olvasztó | Klíring | |||
HSFJ1000-35-NS-100A | 2400 | 12700 | 18.0 | Szerelje be az M10 csavart Ajánlott szerelési nyomaték 20,0 N▪m |
HSFJ1000-35-NS-150A | 5100 | 26500 | 28.0 | |
HSFJ1000-35-NS-200A | 16100 | 61500 | 41.0 | |
HSFJ1000-35-NS-250A | 25300 | 115000 | 48.0 | |
HSFJ1000-35-NS-300A | 27000 | 165000 | 53.0 |
típus | I2t(A2s) | Energia veszteség 1,0 hüvelyk (w) | Rögzítőcsavar/nyomaték | |
Olvasztó | Klíring | |||
HSFJ1000-48-NS-300A | 27100 | 16500 | 53.0 | Szerelje be az M10 csavart Ajánlott szerelési nyomaték 20,0 N▪m |
HSFJ1000-48-NS-350A | 43000 | 232000 | 60.0 | |
HSFJ1000-48-NS-400A | 72000 | 325000 | 65.0 | |
HSFJ1000-48-NS-450A | 79000 | 32000 | 79.0 | |
HSFJ1000-48-NS-500A | 10600 | 370000 | 90.0 |
Környezeti hőmérséklet:
Normál üzemi feltételek: A maximális környezeti hőmérséklet nem haladhatja meg a 40°C-ot, és a 24 órás átlaghőmérséklet nem haladhatja meg a 35°C-ot. Az egész évben mért átlaghőmérséklet ennél alacsonyabb legyen, a minimális környezeti hőmérséklet pedig ne legyen -5°C alatt.
Megengedett működési feltételek: -40°C és 85°C között.
Magasság:
Normál üzemi feltételek: A telepítési magasság nem haladhatja meg a 2000 m-t.
Megengedett működési feltételek: 2000-4500 m.
Légköri viszonyok:
Normál működési feltételek: Tiszta levegő, amelynek relatív páratartalma nem haladja meg az 50%-ot 40°C-on. Alacsonyabb hőmérsékleten magasabb páratartalom megengedett, és a hőmérséklet-változások miatt alkalmanként mérsékelt páralecsapódás léphet fel.
Megengedett működési feltételek: A relatív páratartalom nem haladja meg a 95%-ot nyilvánvaló páralecsapódás nélkül.
Telepítési feltételek:
A WESTKING BIZTOSÍTÉKÁT az aktuális helyzetnek megfelelően vízszintesen vagy függőlegesen kell felszerelni. Győződjön meg arról, hogy az elektromos távolság legalább 8 mm, és a kúszótávolság legalább 10 mm. A telepítés feltételei a következők:
a) Olyan helyeken, ahol nincs jelentős rázkódás és ütközési rezgés;
b) Robbanásveszély nélküli közegben, amely nem tartalmaz olyan gázokat vagy port, amely korrodálhatja a fémeket és tönkreteheti a szigetelést;
c) Olyan helyeken, ahol nincs eső, hó vagy jég invázió.
Csomagolás és tárolás:
Csomagolás: Hullámpapír belső doboz, külső karton, eső, nedvesség és törékeny biztonsági jelekkel.
Tárolás: Hőmérséklet -40°C és 40°C között; relatív páratartalom legfeljebb 70% 40 °C-on, 80% 30 °C-on és 90% 20 °C alatti hőmérsékleten; vízálló, kerülje a folyékony vízzel való érintkezést és a nedvességfelvétel miatti deformációt; tűzálló.
Használat és karbantartás:
A WESTKING BIZTOSÍTÉKÁT erre szakosodott személyzetnek rendszeresen meg kell tisztítania és karbantartania, ellenőriznie kell a rögzítőelemek állapotát, és biztosítania kell a biztonságos működést. Amikor a biztosítékelem megolvad, cserélje ki egy azonos specifikációjú biztosítékra, és ügyeljen a por és egyéb szennyeződések eltávolítására az alapról.
